DOĞALGAZ İÇ TESİSAT ŞARTNAMESİ

10. KAZAN DAİRESİ TESİS KURALLARI

Isı üreticisi, ilgili mamul standartlarına ve kural standartlarına; (TS 377, TS 430, TS 497, TS 3101, TS 4040 ve TS 4041 vb.) uygun olmak mecburiyetindedir.

Isı üreticisinin yerleştirildiği mahallerdeki duvar ve tavan aralıklarının ölçüleri TS 3818'e uygun olmak şartı ile imalatçı tarafından şart koşulan değerlerin altına diş memelidir.

Bakım ve onarım amaçları için brülörün yerinden geri çıkarılması veya yana alınması imkanını verecek, gerektiğinde kapısı da olan, yeterli alanlar mevcut olmalıdır.

Buhar kazanlı kazan dairelerinde:

Yüksek basınçlı (0,5 Atü den daha yüksek işletme basıncına sahip) buhar kazanları;

Konutların içine, altına, üstüne, bitişiğine;

Büro, sosyal ve çalışma hacimleri gibi insanların sürekli olarak kullandıkları hacimlerin içine, altına, üstüne ve bitişiğine ancak TS 2736'daki sınırlamalar çerçevesinde tesis edilebilir.

Buhar kazanları ve buhar jeneratörlerinin yerleştirileceği hacimler için yetkili kurum ve kuruluşlardan onay alınmalıdır.

10.1. Kazan Dairelerinde İlave Tedbirler:

Kazan dairelerinde katı, sıvı, gaz yakıt tankı veya depoları bulunmamalıdır.

Kazan dairesi kapıları yanmaz malzemeden ve dışarıya açılacak şekilde yapılmalıdır.

Muhtemel tehlikeler karşısında kazan dairesi dışına kazan dairesinin tüm elektriğinin kesilmesini sağlayacak bir ilave tesisat yapılmalıdır.

Kazan dairesine emniyet kuralları ve cihazların kullanım talimatları aşılmalı, sertifikalı firma kullandığı cihazlara (kazan, brülör) ait garanti belgelerini, yetkili servislerin listesini, acil durumlarda başvurulması gereken telefonları aboneye vermelidir.

Kazan dairesi ara kat veya çatı katında ise binadaki yeni statik yük dağılımı, inşaat mühendisleri odasına kayıtlı inşaat mühendisinin vereceği onay raporu neticesinde kontrol edilmelidir.

10. 2. Gaz Hattı Montaj Kuralları

Merkezi ısıtma sistemlerine ait doğalgaz boru hatlarının birleştirilmesi kaynaklı yapılmalıdır. Boru hattı üzerindeki ayar kumanda ölçüm ve kontrol cihazlarının dişli bağlantı ile yapılması durumunda TS 61'e uyulmalıdır. Bağlantılar;

Çap ≤ DN 65          Kaynaklı, Flanşlı, Vidalı

Çap > DN 65          Kaynaklı, Flanşlı

şeklinde olmalıdır.

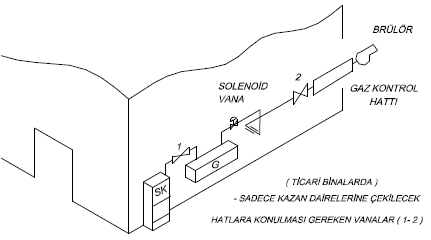

Merkezi ısıtma tesislerinde gaz teslim noktasından en yakın cihaza kadar olan boru iç hacmi 21 mbarg'da cihaz debisinin 1/500'den, 300 mbarg basınçta ise 1/1000'den daha düşük olmamalıdır. Gaz teslim noktası ile cihazlar arasındaki boru tesisatı üzerinde ikinci bir basınç düşürme noktası tesis ediliyor ise regülatör sonrasındaki hatlar için belirli bir asgari hacime gerek yoktur. (İkinci basınç düşürme noktasındaki regülatör ihtiyaç duyulan debi ve basınç değerine uygun olarak seçilmelidir ).

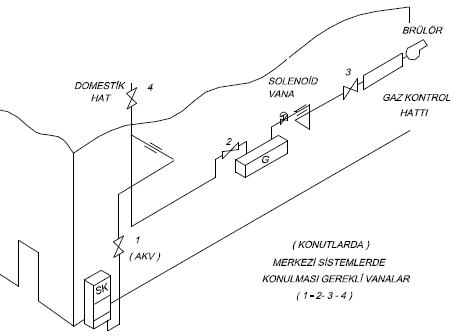

Konutlarda merkezi sistem tesisatı yapıldığı durumlarda, binanın mutfak ve sıcak su kullanımı için ayrı bir domestik hat tesis edilmelidir. Merkezi sistem sayaç vanası ve sayacı bina dışında veya bina içinde uygun olan bir ortak mahale tesis edilmelidir. Eğer sayaç bina dışına yerleştirilemiyor ve merkezi sistem hattı ile domestik hat ayrı ayrı veya ortak tek bir hat olarak kazan dairesinden geçecek ise, kazan dairesinden çıktıktan sonra, merkezi sistem sayaç vanası ve sayacı tesis edilmeli ve merkezi sistem hattı tekrar kazan dairesine dönmelidir. Ortak hattan ayrılan veya müstakil olarak ilerleyen domestik hat için de bir kesme vanası kazan dairesi dışında ortak mahale tesis edilmelidir. Merkezi sistem sayaç vanası ile domestik hat vanası arasındaki mesafe 2m den fazla değil ise ortak hat üzerine bir AKV tesisine gerek yoktur. Kazan dairelerinde solenoid vana ile irtibatlandırılmış ve üst havalandırmadan daha yüksek bir seviyeye ex-proof gaz alarm cihazı tesis edilmelidir. Solenoid vana, oluşabilecek bir gaz kaçağı durumunda gaz alarm cihazından aldığı sinyal doğrultusunda kazan dairesine gaz girişini (merkezi ısınma tesisi hattı ve domestik hat dahil) engelleyecek bir noktaya yerleştirilmelidir.

Doğalgaz tesisatındaki ekipmanların, ayar, kumanda ve kontrol cihazları ile diğer tesis elemanları; flanşlı bağlantılarda kaynak boyunlu yada boyunsuz (düz tip ) flanşlarla (TS 811 TS 812), vidalı bağlantılarda bağlantı dişlerinin TS 61'e uygun olması ve işletme şartlarına uygun contaların da kullanılması şartı ile mümkündür.

Şekil. 27

10. 3. Havalandırma:

Havalandırma açıklıkları dış ortama direkt olarak açılmalı, bunun mümkün olmadığı durumlarda havalandırma kanallarla yapılmalıdır. Mahaller indirekt olarak havalandırılmamalıdır.

Kanal uzunluğu (yatay ve diş ey uzunluklar ile dirsek eşdeğer uzunlukları toplamı) 10 m. ve üzerinde ise havalandırma mekanik olarak yapılmalıdır. Havalandırma kanallarında 90°'lik dirsek eşdeğer uzunluğu 3 m.,45°'lik dirsek eşdeğer uzunluğu 1,5 m. ve ızgaralar için eşdeğer uzunluk 0,5 m. alınmalıdır. Üst havalandırma, havalandırma bacası ile (Grafik.2) tabii olarak yapılabilir. Alt havalandırma kanalı   brülör seviyesine kadar indirilmelidir.

Alt ve üst havalandırmaların her ikisi de tabii veya cebri (mekanik) yapılabilir.

Tek basma üst havalandırma cebri olamaz.

Alt havalandırma cebri, üst havalandırma tabii olabilir.

Taze hava veya egzost fanlarının herhangi bir nedenle devre dış ı kalması durumunda brülörün de devre dışı kalmasını sağlayan otomatik kontrol sistemi kullanılmalıdır.

Üst ve alt menfezler mümkün olduğu kadar mahalin üst ve alt seviyelerine kısa devre hava akımının engellenmesi için birbirlerinden mümkün olduğunca uzak yerleştirilmelidir. Üst havalandırma menfezi tavandan en fazla 40 cm aşağıda, alt havalandırma menfezi döşemeden en fazla 50 cm yukarıda olacak şekilde açılmalıdır.

Sıvı yakıtlı kazanların gaz yakıtlı kazanlar ile aynı kazan dairesinde kullanılması durumunda, bu kazanların da kapasiteleri hesaba dahil edilerek havalandırma açıklıkları bulunmalıdır.

10.3.1. Tabii Havalandırma (Atmosferik ve fanlı brülörlü kazanlar):

Tabii havalandırmada alt ve üst menfezlerin dış hava ile direkt temas etmesi sağlanmalıdır. Kazan dairesi toprak kotunun altında kalıyor ise havalandırma uygun boyutlarda kanallar ile sağlanmalıdır.

Havalandırma menfez ve kanalları korozyona karşı mukavim, kolay yanmayan; galvaniz, alüminyum, bakır, DKP sac v.b. malzemelerden imal edilebilir (TS 3419). DKP sac kullanılması durumunda menfez ve kanallar antipas üzeri yağlı boya ile boyanacaktır.

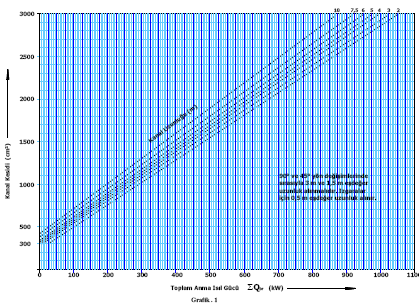

Toplam kurulu gücü 1000 kW'a kadar olan kazan dairelerinin havalandırmasında doğrudan dışarı açılan menfezler için yeterli kesit alanı aşağıdaki formüle göre hesaplanmalıdır.

S_A: Alt havalandırma net kesit alanı (cm²)

F: Menfezin geometrisine bağlı katsayı

F = 1      :Uzun kenarı, kısa kenarının 1.5 katından fazla olmayan dikdörtgen

F = 1      :Dairesel

F = 1.2   :Rüzgarlı

F = 1.1   :Uzun kenarı, kısa kenarının 5 katına kadar olan dikdörtgen

F =1.25  :Uzun kenarı, kısa kenarının 10 katına kadar olan dikdörtgen

a :Menfezin ızgara katsayısı

a = 1      :Izgarasız

a =1.2    :Izgaralı

 åQ_{br            :}Toplam Anma Isıl Gücü (kW)

Toplam kurulu gücü 1000 kW'ı n üzerine olan kazan dairelerinin havalandırmasında toplam anma ısıl gücünün her1l kW'ı için 1.6 m /h hava ihtiyacı vardır. Buradan hareketle doğrudan dışarı açılan menfez için gerekli kesit alanı aşağıdaki formül ile hesaplanmalıdır.

S_A= åQ_br  /3600

åQ_br: :Toplam Anma Isıl Gücü (kW)

S_A    :Menfez Kesit alanı ( m² )

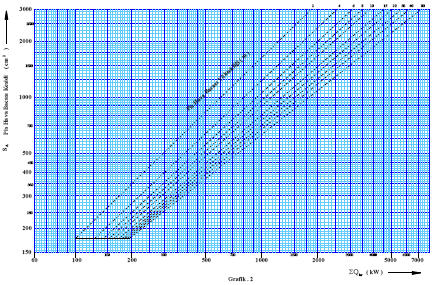

Kazan dairelerinde pis hava atış miktarı, toplam anma ısıl gücünün her 1 kW'ı için 0.5 m³/h olmalıdır. Buradan hareketle pis hava atışı için gerekli menfez kesit alanı aşağıdaki formül ile hesaplanmalıdır.

S_ü= S_A X 0.6

S_ü : Pis Hava Atışı için net kesit alanı (m²)

Menfez üzeri dikdörtgen deliklerde kısa kenar en az 10 mm. olmalıdır. Izgara kafes vb.lerin göz aralıkları en az 10x10 mm. olmalıdır. Havalandırma için kanatların kullanılması durumunda hesaplamalar için TS 7363 standardı uygulama kuralları dikkate alınmalıdır.

10. 3. 2. Cebri Havalandırma:

Tabii havalandırması mümkün olmayan kazan dairelerinin cebri olarak havalandırılması gerekir. Cebri havalandırma için gerekli en az taze hava ve egzost havası miktarları brüler tipine ve kapasitesine göre aşağıdaki formüllerden hesaplanmalıdır.

Üflemeli brülörler için

Alt havalandırma hesabı:

V_hava = Q_br * 1.184 * 3.6 (m³/h)

S_a = V_hava / ( 3600 * V ) (m²)

V =Kanaldaki hava hızı (m/sn)        5 ile 10 arasında alınmalıdır.

Üst havalandırma hesabı:

V_Egzost = Q_br * 0.781 * 3.6 (m³/h)

S_ü= V_Egzost / (3600 * V )    (m²)

V =Kanaldaki hava hızı (m/sn) 5 ile 10 arasında alınmalıdır.

Atmosferik brülörler için

Alt havalandırma hesabı:

V_hava = Q_br * 1.304 * 3.6  (m³/h)

S_a = V_hava / ( 3600 * V )   (m²)

V =Kanaldaki hava hızı (m/sn)        3 ile 6 arasında alınmalıdır

Üst havalandırma hesabı:

V_Egzost = Q_br * 0.709 * 3.6       (m³/h)

S_ü= V_Egzost / (3600 * V )        (m²)

 V =Kanaldaki hava hızı (m/sn)      3 ile 6 arasında alınmalıdır

10. 4. Elektrik Tesisatı:

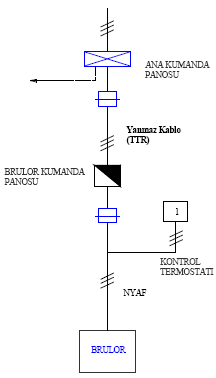

Cihazlar için gerekli elektrik enerjisinin alınacağı elektrik panosu etanj tipi ex-proof olmalı, kumanda bütanları pano ön kapağına monte edilmeli ve kapak açılmadan bütanlarla açma ve kapama yapılabilmelidir.

Elektrik dağıtım panosunun kazan dairesi dış mda olması durumunda pano ve aksesuarlarının ex-proof olmasına gerek yoktur.

Brülör kumanda panosu etanj tipi olmalı, ana kumanda panosundan ayırt edilebilecek şekilde ve brülöre yakın bir yere monte edilmelidir. Ana pano ile brülör kumanda panosu arasında çekilecek besleme hattı projede hesaplanmış kesitte ve yanmaz TTR tipi fleksible kablo ile yapılmalıdır.

Aydınlatma sistemi tavandan en az 50 cm. aşağıya sarkacak biçimde veya üst havalandırma seviyesinin altında kalacak şekilde zincirlerle veya yan duvarlara etanj tipi exproof flouresan armatürlerle yapılmalıdır. Kazan dairelerinde muhtemel tehlikeler karşısında kazan dairesine girmeden dışarıdan kumanda edebilecek şekilde tüm elektriğin kesilmesini sağlayacak ilave tesisat yapılarak kazan daireleri kontrol altına alınmalıdır

Her kazan dairesi için özel topraklama tesisatı yapılmalıdır.

 Kazan ve kazana ait çelik baca için tek bir topraklama tesisatı yapılması yeterlidir. Topraklama tesisatı:

a)  0.5 m², 2 mm. kalınlığında bakır levha,

b) 0.5 m², 3 mm. kalınlığında galvanizli levha (sıcak daldırma) veya

c)  Som bakır çubuk elektrotlar ile yapılmalıdır.

Bakır çubuk elektrotlar, Ø16 mm çapında en az 1.5 m boyunda veya Ø 20 mm çapında en az 1.25 m boyunda olmalı ve çubuk elektrotların topraklama direnci 20 Q, sınırlarının altında kalmalıdır. (Nötr-Toprak voltajı ≤3V)

Her üç halde, bakır elektrotlar veya levhalar, en az 16 mm² çok telli (örgülü) bakır kablo ve iletken pabuç kullanılarak lehim veya kaynak ile doğalgaz tesisatına irtibatlandırılmalıdır. Bakır elektrotlar veya levhalar toprak içinde diş ey olarak bütünüyle yerleştirilmeli, toprak üzerinde kalan iletken, boru muhafazası ile kazan dairesi ana tablosuna irtibatlandırılmalıdır.

Şekil. 29

Ana tablo ile kumanda tablosu ve cihazların topraklamasında kullanılacak topraklama iletkeni ise projede hesaplanmış faz iletken kesitinde veya bir üst kesitte olmalıdır.

10. 5. Kazan Tadilatı ve Dönüşümü

Katı yakıtlı yarım veya tam silindirik, sıvı yakıtlı yarım silindirik kazanlar ve etiketsiz, TSE veya TSEK belgesi olmayan tam silindirik sıvı yakıtlı kazanlar, doğalgaza dönüştürülmeyecektir.

TSE veya TSEK belgesi olan tam silindirik sıvı yakıtlı kazanların doğalgaza dönüşümü, kazan kapasitesi ve özelliklerine uygun doğalgaz brülörü ( TS 11392 EN 676 ) kullanılması ve TRAKYA GAZ’n belirleyeceği kurum ve kuruluşlardan alınacak uygunluk raporu ile yapılabilir.

10. 6. Brülör Seçimi ve Gaz Kontrol Hattı

Gaz brülörleri TS 11392 EN 676 ve TS 11042 EN 298 standartlarına uygun olmalıdır. Yanma verimi ve uygun baca dizaynı için brülör ve kazan üretici firmaları sistem hakkında bilgilendirilmelidir. Brülör kazana uygun olarak seçilmelidir. Gaz brülörleri yerine sabit ve sağlam şekilde  bağlanmalıdır. Brülör gaz kontrol hattı başındaki küresel vanadan sonra sistemde oluşabilecek titreşimlerin doğalgaz hattına geçişini önlemek amacı ile kompansatör tesis edilmelidir. (TS 10880)

Brülör gaz kontrol hattı sabit bir mesnet ile desteklenmelidir.

Projede belirtilen  kazan  kapasitelerine  uygun,  tespit edilen yakıt miktarını yakacak özelliklerde  brülör seçilmelidir.

Yakıt miktarı aşağıdaki formüle göre hesaplanır.

B= Q/(H_u.η)   (Nm³/h)

Burada;

B = Yakıt miktarı

Q = Kazan kapasitesi        (kcal/h)

h_u = Yakıtın alt ısıl değeri (kcal/Nm³)

η = Verim (%)

Brülör tipi seçiminde aşağıdaki hususlara göre hareket edilmelidir.

a) 350 kW'a kadar kapasitelerde tek kademeli, iki kademeli veya oransal,

b) 350-1200 kW arası iki kademeli veya oransal

c) 1200 kW üzeri kapasitelerde oransal tip olarak kullanılacaktır.

-Brülör seçiminde doğalgazın alt ısıl değeri 8250 Kcal/Nm³ olarak alınacaktır.

-Karsı basınçlı veya kalın ön kapağa sahip kazanlarda, brülör seçiminde; karşı basınç ve namlu uzunluğuna dikkat edilerek uygun seçim yapılmalıdır.

10. 6.1. Brülör Gaz Kontrol Hattı Ekipmanları:

Doğalgaz yakan cihazların (brülör, bek v.b.) emniyetli ve verimli olarak çalışmalarını temin etmek maksadıyla tesis edilen sistemlerdir. Gaz kontrol hattında kullanılacak olan ekipmanlar yakıcının kapasitesine, brülör tipi ve şekline bağlı olarak değişiklik gösterir. Buna göre gaz kontrol hattındaki ekipmanlar belirlenirken sistemin özellikleri göz önünde bulundurulmalıdır. Gaz kontrol hattı ekipmanlarının yakma sistemine uygunluğu brülör firmasının sorumluluğundadır. (TS 11392 EN 676, EN 676, TS 11391, TS 11042 EN 298, EN 298 )

Brülör Vanası:

Servis ve emniyet amacıyla gaz açma/kapamayı temin etmek için kullanılan küresel vanadır.

Her brülör gaz kontrol hattı girişine bir adet küresel vana konulmalıdır. (TS EN 331, EN 331, TS 9809)]

Esnek boru (Kompansatör) :

Brülördeki titreşimin tesisata geçişini zayıflatmak için kullanılan ekipmandır. Üniversal tip olmalıdır. (TS 10880, DÎN 30681)

Gaz Basıncı Ölçme Cihazı ( Manometre) :

Hat üzerindeki gaz basıncını ölçmek için kullanılan ekipmandır. Gaz kontrol hattındaki manometreler musluklu tip olmalıdır. 300 mbarg basınca sahip sistemlerde regülatör sonrasına l adet musluklu manometre takılmalı, öncesine ise ikinci bir musluklu manometre ya da körtapalı ağız bırakılmalıdır. (TS EN 837, EN 837)

Filtre:

Filtreler, ilk otomatik ayar elemanının veya gaz basınç regülatörünün hemen önüne gaz kontrol hattı ekipmanlarını kirlilikten korumak amacı ile yerleştirilmelidir. Kullanılacak filtrenin, göz açıklığı 50 |im olmalıdır. (TS 10276, DÎN 3386)

Gaz basınç regülatörü:

Gaz kontrol hattı girişindeki gaz basıncını brülör için gerekli basınca diş ü ren ekipmandır. Regülatör giriş basıncının 200 mbarg ve altında olması durumunda ani kapatma tertibatı olmayan veya ani kapama tertibatlı, 200 mbarg üzeri olması durumunda ani kapama tertibatlı regülatör kullanılmalıdır. (TS 10624, TS EN 88, EN 88, TS 11390 EN 334, EN 334)

Relief Valf (Emniyet tahliye vanası):

Sistemi aşrı basınca karşı koruyan anlık basınç yükselmelerinde fazla gazı sistemden tahliye ederek regülatörün devre dış ı kalmasını önleyen ekipmanlardır. Ani kapamalı regülatör kullanılması durumunda bulunması zorunludur. ( TS 11655, DÎN 3381)

Minimum gaz basınç algılama tertibatı (min. gaz basınç presostatı):

Regülatör çıkışındaki gaz basıncının brülörün normal çalışma basıncının altında kalması durumunda solenoid valfe kumanda ederek akışın kesilmesini sağlayan ekipmandır. Tüm gaz kontrol hatlarında bulunmalıdır. (TS EN 1854, EN 1854)

Maksimum gaz basınç algılama tertibatı (max. gaz basınç presostatı):

Regülatör çıkışındaki gaz basıncının brülörün normal çalışma basıncının üstüne çıkması durumunda solenoid valfe kumanda ederek gaz akışını kesen ekipmandır. Düz tip regülatör kullanılması veya regülatör olmaması durumunda kullanılması zorunludur. (TS EN 1854, EN 1854)

Otomatik Kapama Valfi (Solenoid Valf) :

Sistemin devre dışı kalması gerektiği durumlarda aldığı sinyaller doğrultusunda gaz akışını otomatik olarak kesen ve ilk çalışma esnasında sistemin emniyetli olarak devreye girmesini sağlayan ekipmanlardır. 70 kW kapasiteye kadar olan sistemlerde gaz   kontrol hattında iki adet seri olarak bağlanmış B sınıfı, 70 kW üzeri kapasitelerde iki adet A sınıfı solenoid valf bulunmalıdır. (TS EN 161,EN 161)

Sızdırmazlık kontrol cihazı (Valf doğrulama sistemi):

Otomatik emniyet kapama valflerinin etkin bir şekilde kapanıp kapanmadığını kontrol eden ve valflerdeki gaz kaçaklarını belirleyen ekipmandır.

1200 kW'a kadar olan kapasitelerde bulunması tavsiye edilir. 1200 kW ve üzeri kapasiteli sistemlerde ve ayrıca kapasitelerine bakılmaksızın, kızgın yağ, kaynar sulu, alçak ve yüksek basınçlı buharlı sistemlerde kullanılması zorunludur. (TS EN 1643, EN 1643)

10. 6.1.1. Fanlı Brülör Gaz Kontrol Hattı Ekipmanları:

Gerekli ekipmanlar Şekil 25' de verilmiş olup fanlı brülörler TS 11392 EN 676' ya uygun olmalıdır .

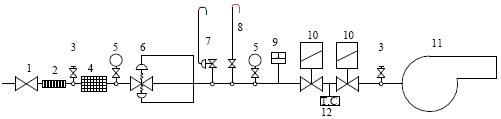

Şekil. 30    Fanlı Brülör Gaz Kontrol Hattı Ekipmanları

1-    Küresel vana (TS EN 331, EN 331, TS 9809)

2-    Kompansatör (TS 10880, DÎN 30681)

3-    Test nipeli

4-    Filtre (TS 10276, DÎN 3386)

5-    Manometre (musluklu) (TS EN 837, EN 837)

6-    Gaz basınç regülatörü (TS EN 88, EN 88,TS 10624, TSİ 1390 EN 334, EN 334)

7-    Relief valf (TS 11655, DÎN 3381) (Regülatör ani kapamalı ise)

8-    Tahliye hattı (vent)

9-    Presostat (Min. gaz basınç) (TS EN 1854, EN 1854)

10-   Solenoid valf (TS EN 161, EN 161)

11-   Brülör (TS 11392 EN 676, EN 676)

12-   Sızdırmazlık Kontrol Cihazı (TS EN 1643, EN 1643)

Fanlı ve atmosferik brülör gaz kontrol hatlarında, eğer ani kapamasız regülatör kullanılacak ise kullanılan tüm armatürlerin dayanım basınçları regülatör giriş basıncının min. 1.2 katı olmalıdır.

10. 6.1. 2. Atmosferik Brülör Gaz Kontrol Hattı Ekipmanları:

Gerekli ekipmanlar Şekil 26'da verilmiş olup atmosferik brülörler TS 11391 ve TS 11042 EN 298'e uygun olmalıdır .

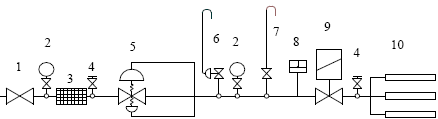

Şekil. 31  Atmosferik brülör gaz kontrol hattı ekipmanları

1-    Küresel vana (TS EN 331, EN 331, TS 9809)

2-    Manometre (musluklu) (TS EN 837, EN 837)

3-    Gaz filtresi (TS 10276, DÎN 3386)

4-    Test nipeli

5-    Gaz basınç regülatörü (TS EN 88, EN 88,TS 10624, TSİ 1390 EN 334, EN 334)

6-    Relief valf (TS 11655, DÎN 3381) (Regülatör ani kapamalı ise)

7-    Tahliye hattı (vent)

8-    Presostat (Min. gaz basınç) (TS EN 1854, EN 1854)

9- Solenoid valf (TS EN 161, EN 161) 10- Brülör(TS 11391)

10. 7. Baca gazı emisyon değerleri

Baca gazı emisyon ve kirletici parametrelere ait sınır değerleri 02.11.1986 tarih ve 19269 sayılı Hava Kalitesinin Korunması Yönetmeliği'ne uygun olmalıdır (Tablo- 7). TRAKYA GAZ'ın gaz verme işlemini takiben cihazlara ait baca gazı emisyon ölçüm değerleri TRAKYA GAZ'a teslim edilmelidir.
