EŞANJÖR TASARIMI

Örnek Problem:
90°C 'deki proses atık suyuyla 20°C 'deki su, 60°C 'ye ısıtılmak istenmektedir. 20°C 'deki su 30 ton/saat debiyle akmaktadır. Bu verilerden faydalanarak istenen ısıtmayı sağlayacak bir eşanjör tasarlayınız.

DTlog=(D '-D '')/(ln D '/D '')=(70-10)/(ln 70/10)

DTlog= 30,83

Th(ort)=(90+70)/2= 80°C

Tc(ort)=(60+20)/2= 40°C



40°C 'deki suyun değerleri

80°C 'deki suyun değerleri

r:

992,2 kg/m3

971,8 kg/m3

Cp:

0,9980 kcal/kg°C

1,0023 kcal/kg°C

k:

0,540 kcal/m.h°C

0,575 kcal/m.h°C

µ:

0,653.10-3 kg/m.s

0,355.10-3 kg/m.s

Pr:

4,35

2,23

Sıcak su dışardan, soğuk su iç borulardan eş yönde ve 1 ½" 'lik çelik borulardan akmaktadır.

Q=mc.Cpc.D Tc=mh.Cph.D Th=30000.0,998.40=mh.1,0023.20 mh=59742,6 kg/h

Q=1197600 kcal/h

mc=8,33 kg/sn vsu=0,5 m/sn (soğuk suyun akış hızı, kabul)

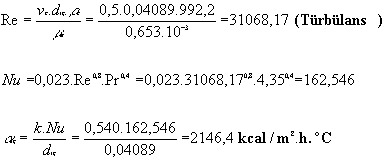

aiç hesabı:

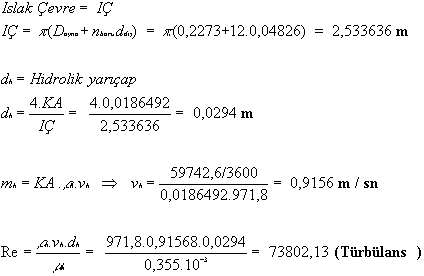

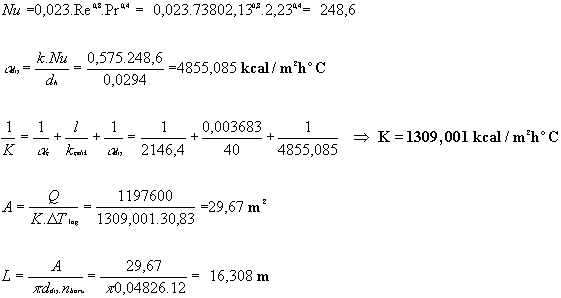

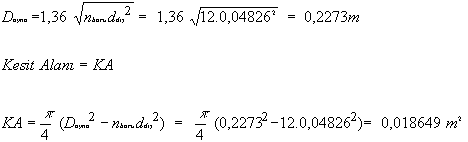

adış hesabı:

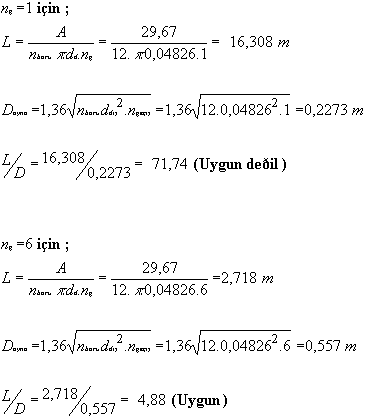

Geçiş sayısının bulunması:



























Sonuç:
Eşanjör Uzunluğu: 2.71 metre
Ayna Çapı: 0.557 m
Geçiş Sayısı: 6
Bu eşanjörde 1½" lik çelik borular kullanılacaktır.
Hız değerleri ve debiler yukarıda hesaplanmıştır.
