CAD (Bilgisayar Destekli Tasarım);
Bilgisayarın en yaygın kullanıldığı alanlardan birisidir. Çünkü hız,
hassasiyet, komplike parçaların tasarımı ve bunların kaydedilerek,
istenildiğinde istenilen ölçekte kağıda aktarılması yalnız bilgisayarın
sunabileceği üstünlüklerdir. Sembol kütüphaneleri bütün CAD programlarında
ortak olarak kullanılabilmektedir. Sonuçta, profesyonel kalitede teknik
çizimlerin oluşturulmasında CAD programları esastır.
AutoCAD;
Mühendislikten sanata hemen her alanda kullanılan genel amaçlı bir çizim
programıdır. Yeni versiyonları ve üçüncü grup program geliştiricileriyle en
güçlü CAD programı olan AutoCAD ile yapabileceğiniz işler, yalnız düşünme
gücünüzle sınırlıdır. Başka bir deyişle, aklınızda tasarlayabileceğiniz her
çizimi AutoCAD ile gerçekleştirebilirsiniz. AutoCAD'i kullanmak bir anlamda
sizinle program arasında bir diyalogtur. Komut girişinden görüntülenecek olan
mesajlara AutoCAD'in dilini öğrenirseniz kullanımı kolaydır. Komutlar uygun
yerlerde kullanıldığında ise programın sunacağı performans şaşırtıcıdır
GİRİŞ
Autocad'i açtıktan sonra ekranda bazı menüler ve araç çubukları görünür.
En üstte "file edit view..." şeklinde çekme menüler yer alır. Çekme menülerin
altında ve ekranın sol ve sağ kenarlarında "araç çubukları " olarak
adlandırılan çubuklar yer alır. En alta ise komut satırı olarak
adlandırdığımız yazıların yer aldığı bölüm vardır. Ekranda fareye göre
hareket eden artı şeklindeki nesne ise imleç veya cursor olarak adlandırılır.
Çekme menüler: istenilen komutları aktif hale getirmek için kullanmak
istenilen komutun yer aldığı menünün üzerine tıklanır. Açılan menüden
istenilen komutun üzerine tıklanarak komut aktif hale getirilir.
FİLE: yeni dosya yaratmak, varolan bir dosyayı açmak, çizimi kaydetmek,
programdan çıkmak, sayfa ayarlarını yapmak önizleme yapmak ve çizimi
yazdırmak gibi genel amaçlı komutları içerir.
EDIT: nesneleri kesme, kopyalama, yapıştırma, seçme için kullanılan komutları
içerir.
VIEW: çizimin görünüm ayarları olan yakınlaşma, uzaklaşma, çizimi yenileme, 3
boyutlu görünüm gibi komutları içerir.
INSERT: çiziminize dışarıdan başka bir çizim, bir dosya, bir link eklemek
için kullanılan komutları içerir.
FORMAT: çizim sınırları, renk, çizgi kalınlığı, ölçü birimleri, gibi çizim
özelliklerini ayarlamak için kullanılan komutları içerir.
TOOLS: koordinat sistemi, çizimin genel özelliklerini ayarlamak için
kullanılan komutları içerir.

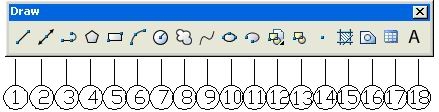

DRAW: çizgi, yay, çember tarama gibi çizim komutlarını içerir.

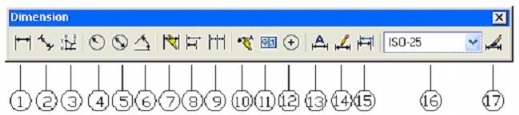

DIMENSION: ölçülendirme komutlarını içerir.

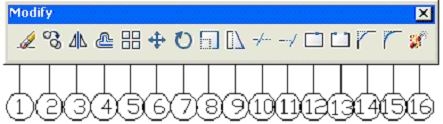

MODIFY: kopyalama, silme, taşıma gibi nesne düzenleme komutlarını içerir.
EXPRESS: bazı komutlara hızlı bir şekilde ulaşmak ve kullanmak için
hazırlanmış menüleri içerir.
WINDOW: aynı sayfada yer alan birden çok çizim dosyası arasında geçiş yapmak
veya bu dosyaları sıralamak için kullanılır.
HELP: yardım menüsüdür.
Autocad'de komut girme yöntemleri:
*Çekme menüler: çekme menülerden komutun bulunduğu menü üzerine tıklanır ve
istenilen komutun üzerine tıklanarak komut aktif hale getirilir.
*Araç çubukları: araç çubuklarının üzerinde istenilen komutun simgesinin
üzerine tıklanarak komut aktif hale getirilir.
*Komut satırı: komut satırına istenilen komutun adı veya kısayolu yazılarak
enter yapılır ve komut aktif hale getirilir.
Autocad'de Enter yapma yöntemleri:
(Enter tuşu örneklerde "¿"
işaretiyle gösterilecektir.)
*Klavyede yer alan iki adet enter tuşundan herhangi birine basılır.
*Klavyede yer alan spacebar (boşluk) tuşuna basılır.
*Farenin sağ tuşuna basılır. (değiştirilebilir özelllik)
Koordinat sistemi
Autocad'de koordinat sistemlerini tanıma ve nokta
koordinatı belirleme yöntemleri:
1. mutlak koordinatlar:
Noktanın koordinatı (0,0) [x=0, y=0] şeklinde komut satırından girilir.
2.bağıl koordinatlar:
Bir önceki noktaya göre koordinat girilerek yeni noktanın koordinatı
belirlenir.

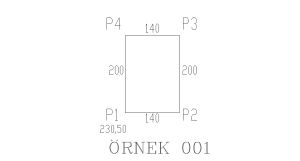

ÖRNEK 001: köşe koordinatlarını girerek dikdörtgen oluşturma.
 Komut satırında sırasıyla aşağıdaki işlemleri yapın.(NOT:
¿ işareti daha önce belirtildiği gibi
enter anlamına gelmektedir.)
-command: line ¿
-specify first point: 230,50 ¿
(başlangıç P1 noktasının koordinatlarını girdik)
-specify next point or [Undo]:@140,0¿
(P2 noktasının koordinatlarını P1 noktasına bağlı olarak girdik.)
-specify next point or [Undo]:@0,200¿
(P3 noktasının koordinatlarını P2 noktasına bağlı olarak girdik.)
-specify next point or [Close/Undo]:@-140,0¿
(P4 noktasının koordinatlarını P3 noktasına bağlı olarak girdik.)
-specify next point or [Close/Undo]:@0,-200¿
(P1 noktasının koordinatlarını P4 noktasına göre girerek dikdörtgenimizi
kapattık.)
Örnekte görüldüğü gibi @ işareti ile başlayan bir koordinat değeri
girdiğimizde autocad çizginin başlangıç noktasını bir önceki noktanın
koordinatı olarak seçti. Yani; @140,0 yazdığımızda çizginin başlangıç noktası
bir önce işaretlenen nokta olan P1 noktası olarak seçildi ve bu noktadan x
yönünde 140 birim ve y yönünde 0 birim gidilerek çizginin bitiş noktası
belirlendi.
3. Açısal koordinatlar:
ÖRNEK 002: açısal koordinatlarını girerek dikdörtgen oluşturma.
 Komut satırında sırasıyla aşağıdaki işlemleri yapın.(NOT:
¿ işareti daha önce belirtildiği gibi
enter anlamına gelmektedir.)
-command: line >
-specify first point: 230,50 > (başlangıç P1 noktasının koordinatlarını
girdik)
-specify next point or [Undo]:@140<0 ¿
(P2 noktasının koordinatlarını P1 noktasından 0 derece yönünde 140 br olarak
girdik.)
-specify next point or [Undo]:@200<90 ¿
(P3 noktasının koordinatlarını P2 noktasından 90 derece yönünde 200 br olarak
girdik.)
-specify next point or [Close/Undo]:@140<180
¿ (P4 noktasının koordinatlarını P3 noktasından ndan 180 derece
yönünde 140 br olarak girdik.)
-specify next point or [Close/Undo]:@200<270
¿ (P1 noktasının koordinatlarını P4 noktasından 270 derece yönünde
200 br girerek dikdörtgenimizi kapattık.)
4. Çizim alanında imleç ile işaretleme ve osnapları
kullanma:
Çizim alanında istenilen noktaya fare yardımıyla tıklanarak nokta belirlenir.
Seçilen nesneler üzerinde görülen mavi renkli Osnap işaretleri yardımıyla
nesneler taşınabilir, uzatılıp kısaltılabilir.
Komutlar 001
LINE:
Çizgi çizmek için kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: line çizgi komutu girilir.
- Specify first point: çizginin başlangıç noktasını belirlemeniz istenir.
-Specify next point or [Undo]: çizginin bitiş noktasını belirlemeniz istenir.
-Specify next point or [Close/Undo]: Noktayı belirledikten sonra enter veya
esc tuşlarını kullanarak komutu sona erdirene kadar bir sonraki noktayı
belirlemeniz istenir.
*close seçeneği: İlk nokta ile son noktayı birleştirerek kapalı bir alan
oluşturmak için kullanılır.
*undo seçeneği: Çizimin herhangi bir anında yaptığınız işlemi geri almak için
kullanılır.
CONSTRUCTION LINE:
Sonsuz uzunlukta düzenleme çizgisi oluşturmak için kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: xline düzenleme çizgisi komutu girilir.
-Specify a point or [Hor/Ver/Ang/Bisect/Offset]: düzenleme çizgisinin
geçeceği bir nokta belirlemeniz istenir.
-Specify through point: düzenleme çizgisinin geçeceği doğrultuyu
işaretlemeniz istenir. Komutu sona erdirene kadar yeni bir doğrultu
belirlemeniz istenir ve her doğrultu girilişinde yeni bir düzenleme çizgisi
oluşturulur.
*Hor [yatay] seçeneği: yatay bir düzenleme çizgisi oluşturmak için
kullanılır.
*Ver [düşey] seçeneği: düşey bir düzenleme çizgisi oluşturmak için
kullanılır.
*Ang [açısal] seçeneği: belirli bir açıda düzenleme çizgisi oluşturmak için
kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: xline düzenleme çizgisi komutu girilir.
-Specify a point or [Hor/Ver/Ang/Bisect/Offset]:Açısal seçeneğini aktif hale
getirmek için A yazıp enter yapılır.
-Enter angle of xline (0) or [Reference]: istenilen açı girilir.
-Specify through point: ekranda girilen açıya göre oluşan hareketli düzenleme
çizgisi istenilen noktaya bırakılır.
*Bisect [açıortay] seçeneği: iki çizginin açıortayı olacak şekilde
düzenleme çizgisi oluşturmak için kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: xline düzenleme çizgisi komutu girilir.
-Specify a point or [Hor/Ver/Ang/Bisect/Offset] açıortay seçeneğini aktif
hale getirmek için B yazıp enter yapılır.
-Specify angle vertex point: açıortayı alınacak çizgilerin kesişim noktasının
girilmesi istenir.
-Specify angle start point: Açının başlangıç noktasının belirlenmesi istenir.
-Specify angle end point: Açının son noktasının belirlenmesi istenir.
*Offset seçeneği: bir çizgiye paralel olarak istenilen mesafede düzenleme
çizgisi oluşturmak için kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: xline düzenleme çizgisi komutu girilir.
-Specify a point or [Hor/Ver/Ang/Bisect/Offset]:offset seçeneğini aktif hale
getirmek için O yazıp enter yapılır.
-Specify offset distance or [Through] <Through>: offset mesafesini girmeniz
istenir.
-Select a line object: offset yapılırken kullanılacak çizgiyi seçmeniz
istenir.
-Specify side to offset: seçilen çizginin hangi yönüne doğru ofset
yapılacağını seçmeniz istenir.
ARC:
Yay oluşturmak için kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: arc yay komutu girilir.
-Specify start point of arc or [Center]: Yayın başlangıç noktasını girmeniz
istenir.
-Specify second point of arc or [Center/End]: yayın ikinci noktasını girmeniz
istenir.
-Specify end point of arc: yayın bitiş noktasını girmeniz istenir.
*Center [merkez] seçeneği: merkezi seçerek yay oluşturmak için kullanılır.
-Specify start point of arc or [Center]:C Yayın merkez noktasını girmek için
C yazıp enter yapılır.
-Specify center point of arc: yayın merkez noktası işaretlenir.
-Specify start point of arc:: yayın başlangıç noktasını girmeniz istenir.
-Specify end point of arc or [Angle/chord Length]: yayın bitiş noktasını
girmeniz istenir. Bu aşamada yayın kapsayacağı açıyı veya yay uzunluğunu
belirleyerek de yay oluşturabilirsiniz.
*Angle [açı] seçeneği:
-Specify end point of arc or [Angle/chord Length]: yayın kapsayacağı açıyı
girmek için A yazıp enter yapılır.
-Specify included angle: açıyı girmeniz istenir.
*chord Length [kiriş uzunluğu] seçeneği:
-Specify end point of arc or [Angle/chord Length]: kirişin uzunluğunu girmek
için L yazıp enter yapılır.
-Specify length of chord: kiriş uzunluğunu girmeniz istenir.
CIRCLE:
Daire oluşturmak için kullanılır.
 -Command: program bir komut girmenizi bekler.
-Command: circle daire komutu girilir.
-Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: dairenin
merkez noktası girilir.
-Specify radius of circle or [Diameter]: dairenin yarıçapı girilir.
*diameter [çap] seçeneği: dairenin çapını girmek için kullanılır.
-Specify radius of circle or [Diameter] <>:D dairenin çapını girmek için d
yazıp enter yapılır.
-Specify diameter of circle <>: istenilen çap girilir.
 *3P seçeneği: istenilen üç noktadan geçen bir daire oluşturmak için
kullanılır.
-Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 3p 3P
yazılır ve enter yapılır.
-Specify first point on circle: birinci noktanın yeri işaretlenir.
-Specify second point on circle: ikinci noktanın yeri işaretlenir.
-Specify third point on circle: üçüncü noktanın yeri işaretlenir.
*2P seçeneği: istenilen iki noktadan geçen bir daire oluşturmak için
kullanılır. Seçilen iki nokta aynı zamanda dairenin çapını da belirlemiş
olur.
-Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 2p 2P
yazılır ve enter yapılır.
-Specify first end point of circle's diameter: birinci noktanın yeri
işaretlenir.
-Specify second end point of circle's diameter: ikinci noktanın yeri
işaretlenir.
*Tan tan radius [teğet teğet yarıçap] seçeneği: iki teğet noktası ve yarıçap
belirleyerek daire oluşturmak için kullanılır.
-Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: Ttr yazılır
ve enter yapılır.
-Specify point on object for first tangent of circle: dairenin teğet geçeceği
birinci nokta işaretlenir.
-Specify point on object for second tangent of circle: dairenin teğet
geçeceği ikinci nokta işretlenir.
-Specify radius of circle <>: 150 dairenin yarıçapı girilir.
Komutlar 002
REVISION CLOUD:
Bulut şekli oluşturur.
-Minimum arc length: 100 Maximum arc length: 200 Style: Normal revcloud'un o
anki özelliklerini gösterir.
-Specify start point or [Arc length/Object/Style] <Object>: başlangıç
noktasını girmenizi ister.
-Guide crosshairs along cloud path... ekranda imleç ile bulutu çizmenizi
ister.
-Revision cloud finished. Bulutu kapattığınızda işlemin bittiğini gösterir.
*arc length seçeneği: bulutu oluşturan yayların min ve max uzunluklarını
girmek için kullanılır.
-Specify minimum length of arc <100>: yayın min uzunluğunu girmenizi ister.
-Specify maximum length of arc <200>: yayın max uzunluğunu girmenizi ister.
*object seçeneği: seçilen bir nesneyi revcloud'a çevirmek için kullanılır.
-Select object: revcloud yapılaak nesneyi seçmenizi ister.
-Reverse direction [Yes/No] <No>: bulut yönünü tersine çevirmek isterseniz y
tazıp enter tuşuna basmanız istenir, yön aynı kalacaksa n yazıp enter tuşuna
basılır.
*style seçeneği: bulutu oluşturan yayların genişliğini
değiştirir.
-Select arc style [Normal/Calligraphy] <Normal>: normal= çizgi genişliği yok,
calligraphy=çizgi genişliği var.
-Arc style = Normal seçilen stili gösterir.
COPY:
Kopyalama amacıyla kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: copy kopyala komutu girilir.
-Select objects: nesneleri seçmeniz istenir.
-Select objects: 1 found kaç adet nesne seçtiğinizi gösterir.
-Select objects: 1 found,3 total her seçtiğiniz yeni nesne sayısını ve toplam
seçilen nesne sayısını gösterir.
-specify base point or displacement: nesneyi hangi noktadan tutmak
istediğinizi sorar.
Specify second point of displacement: nesneyi hangi noktaya bırakacağımızı
sorar.
MOVE:
Nesneleri hareket ettirmek veya taşımak için kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: move taşıma komutu girilir.
-Select objects: nesneleri seçmeniz istenir.
-Select objects: 1 found kaç adet nesne seçtiğinizi gösterir.
-Select objects: 1 found,3 total her seçtiğiniz yeni nesne sayısını ve toplam
seçilen nesne sayısını gösterir.
-Specify base point or displacement: nesneyi hangi noktadan tutmak
istediğinizi sorar.
-Specify second point of displacement: nesneyi hangi noktaya bırakacağımızı
sorar.
MİRROR:
Aynalama komutudur. Nesneleri istenilen eksene göre simetrik olarak kopyalar.
-Command: program bir komut girmenizi bekler.
-Command: mirror aynalama komutu girilir.
-Select objects: nesneleri seçmeniz istenir.
-Select objects: 1 found kaç adet nesne seçtiğinizi gösterir.
-Select objects: 1 found,3 total her seçtiğiniz yeni nesne sayısını ve toplam
seçilen nesne sayısını gösterir.
-specify first point of mirror line: aynalama yapacağınız eksenin başlangıç
noktasını girmenizi ister.
-specify second point of mirror line: aynalama yapacağınız eksenin bitiş
noktasını girmenizi ister.
-delete source objects[Yes/No] <No>: aynalama için seçilen orijinal
nesnelerin silinip silinmeyeceğini sorar. Silinecekse Y yazıp entere basılır.
Silinmeyecekse sadece entere basmak yeterlidir.
ROTATE:
Nesneleri istenilen açıya göre döndürmek için kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: rotate döndürme komutu girilir.
-current positive angle in UCS: ANGDIR=counterclockwise ANGBASE=0 komutu
etkileyen çizim özelliklerinin o anki değerlerini verir.
-Select objects: nesneleri seçmeniz istenir.
-Select objects: 1 found kaç adet nesne seçtiğinizi gösterir.
-Select objects: 1 found,3 total her seçtiğiniz yeni nesne sayısını ve toplam
seçilen nesne sayısını gösterir.
-Specify base point: nesneyi döndüreceğiniz merkez noktayı sorar.
-Specify rotation angle or[Reference]: nesneyi döndüreceğiniz açıyı sorar.
Bir değer girebilirsiniz veya ekranda istediğiniz döndürme açısını görerek
işaretleyebilirsiniz.
OFFSET:
Ofset komutudur. Nesneleri sabit bir mesafeye göre paralel olarak istenilen
sayıda kopyalamak için kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: offset offset komutu girilir.
-Specify ofset distance or [Through] <Through>: offset yapılacak mesafeyi
girmenizi ister. İstenilen mesafeyi girin. Mesafeyi ekranda belirtmek
isterseniz T yazıp enter tuşuna basın.
-Select object to ofset or <exit>: offset yapılacak nesneyi seçmenizi ister.
-Specify point on side to ofset: nesneyi offsetleyeceğiniz yönü seçmenizi
ister.
-Specify through point: nesneyi offsetleyeceğiniz mesafeyi ekrandan girmeyi
seçtiyseniz bir üstteki komut yerine bu komut çıkar. Nesneyi
offsetleyeceğiniz noktayı seçin.
Komutlar 003
STRETCH:
Esnetme komutudur. Nesneleri sabit bir mesafeye göre istenilen mesafede
uzatmak ve kısaltmak için kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: stretch stretch komutu girilir.
-Select objects to stretch by crossing-window or crossing-polygon...:
esnetilecek nesneleri pencere içine alma yöntemi ile seçiniz.
-Select objects: nesneleri seçmeniz istenir.
-Select objects: 1 found kaç adet nesne seçtiğinizi gösterir.
-Select objects: 1 found,3 total her seçtiğiniz yeni nesne sayısını ve toplam
seçilen nesne sayısını gösterir.
-Specify base point or displacement: nesneyi hangi noktadan itibaren esnetmek
istediğinizi sorar.
-Specify second point of displacement or <use first point as displacement>:
nesneyi hangi noktaya kadar esneteceğinizi sorar. Esnetme değerini rakam
olarak komut satırından girebilir veya ekrandan istediğiniz mesafeyi
işaretleyebilirsiniz.
BREAK:
Kırma komutudur. Nesneleri belirli bir noktadan veya belirli iki noktadan
kırmak için kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: break break komutu girilir.
-Select objects: kırılacak nesneleri seçmeniz istenir.
-Specify second break point or [First point]: nesneyi kıracağınız ikinci
noktayı seçmeniz istenir. Eğer önce nesneyi seçip sonra kıracağınız iki
noktayı seçmek isterseniz, F yazıp enter tuşuna basınız.aşağıdaki komut
yazılacaktır.
-Specify first break point: nesneyi kıracağınız ilk noktayı seçmeniz istenir.
-Specify second break point: nesneyi kıracağınız ikinci noktayı seçmeniz
istenir.
EXPLODE:
Patlatma komutudur. Polyline veya block halindeki neneleri patlatıp parçalara
ayırmak için kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: explode patlatma komutu girilir.
-Select objects: patlatılacak nesneleri seçmeniz istenir.
-Select objects: 1 found kaç adet nesne seçtiğinizi gösterir.
-Select objects: 1 found,3 total her seçtiğiniz yeni nesne sayısını ve toplam
seçilen nesne sayısını gösterir.
Seçimi bitirip enter tuşuna basınca seçilen nesneler patlatılır.
FILLET:
Köşeleri yuvarlatarak birleştirmek için kullanılan komuttur.
-coomand: fillet fillet komutu girilir.
-Current settings: Mode = TRIM, Radius = 0.0000 komutu etkileyen çizim
özelliklerinin o anki durumunu gösterir
-Select first object or [Polyline/Radius/Trim/mUltiple]: ilk nesneyi seçmeniz
istenir.
- Select second object: ikinci nesneyi seçmeniz istenir.
*Polyline seçeneği: bir polyline'ın tüm köşelerini birden yuvarlatmaya yarar.
-Select 2D polyline: bir polyline seçmenizi ister.
4 lines were filleted polyline'a ait toplam kaç çizginin yuvarlatıldığını
gösterir.
*Radius seçeneği: yuvarlatma çapını değiştirmeye yarar.
- Specify fillet radius <0.0000>: yuvarlatma yarıçapını girmenizi ister.
*trim seçeneği: nesnelerin yuvarlatma işleminden sonra kalan fazla kısmının
kesilip kesilmeyeceğini belirlemeye yarar.
-Enter Trim mode option [Trim/No trim] <Trim>: trim modunu girmenizi
ister.fazla kısımları kesmek için trim, aksi için no trim seçilmelidir.
*multiple seçeneği: komutu işlem bitene kadar otomatik olarak devam ettirmeye
yarar.
TRİM:
Budama komutudur. Nesneleri istenilen bir noktadan budamak için kullanılır.
-Current settings: Projection=UCS, Edge=None komutu etkileyen çizim
özelliklerinin o anki durumunu gösterir.
Select cutting edges ...
-Select objects: budama eksenini(!!!) seçmeniz istenir.
-Select objects: 1 found kaç adet nesne seçtiğinizi gösterir.
-Select objects: 1 found,3 total her seçtiğiniz yeni nesne sayısını ve toplam
seçilen nesne sayısını gösterir.
-Select object to trim or shift-select to extend or [Project/Edge/Undo]:
budanacak nesneleri seçmeniz istenir. Seçtiğiniz nokta seçilen nesnenin
budanacak kısmının üzerindeki bir nokta olmalıdır.
NOT: yukarıdaki komutta f yazıp enter tuşuna basarak çoklu budama
yapabilirsiniz.
EXTEND:
Uzatma komutudur. Nesneleri istenilen bir eksene kadar uzatır.
-Current settings: Projection=UCS, Edge=None komutu etkileyen çizim
özelliklerinin o anki durumunu gösterir.
Select boundary edges ...
-Select objects: uzatma eksenini(!!!) seçmeniz istenir.
-Select objects: 1 found kaç adet nesne seçtiğinizi gösterir.
-Select objects: 1 found,3 total her seçtiğiniz yeni nesne sayısını ve toplam
seçilen nesne sayısını
gösterir.
-Select object to extend or shift-select to trim or [Project/Edge/Undo]:
uzatılacak nesneleri seçmeniz istenir. Seçtiğiniz nokta seçilen nesnenin
uzatılacak kısmının üzerindeki bir nokta olmalıdır.
NOT: yukarıdaki komutta f yazıp enter tuşuna basarak çoklu uzatma
yapabilirsiniz.
CHAMFER:
Köşeleri pah kırarak birleştirmek için kullanılır.
-coomand: chamfer chamfer komutu girilir.
-(TRIM mode) Current chamfer Dist1 = 0.0000, Dist2 = 0.0000 komutu etkileyen
çizim özelliklerinin o anki durumunu gösterir
-Select first line or [Polyline/Distance/Angle/Trim/Method/mUltiple]: ilk
çizgiyi seçmenizi ister.
-Select second line: ikinci çizgiyi seçmenizi ister.
*polyline seçeneği: bir polyline'ın tüm köşelerini birden pah kırarak
birleştirmeye yarar.
-Select 2D polyline: bir polyline seçmenizi ister.
-4 lines were chamfered polyline'a ait toplam kaç çizginin birleştirildiğini
gösterir.
*distance seçeneği: pah kırma mesafelerini ayarlamaya yarar.
-Specify first chamfer distance <0.0000>: ilk mesafeyi girmenizi ister.
-Specify second chamfer distance <10.0000>: ikinci mesafeyi girmeniz ister.
*angle seçeneği: istenilen açıya göre pah kırmaya yarar.
-Specify chamfer length on the first line <0.0000>: ilk çizginin uzunluğunu
girmenizi ister.
-Specify chamfer angle from the first line <0>: ilk çizgiden kaç derecelik
bir açı yapılacağını sorar.
*trim seçeneği: nesnelerin pah kırma işleminden sonra kalan fazla kısmının
kesilip kesilmeyeceğini belirlemeye yarar.
-Enter Trim mode option [Trim/No trim] <Trim>: trim modunu girmenizi
ister.fazla kısımları kesmek için trim, aksi için no trim seçilmelidir.
*method seçeneği: pah kırmanın hangi yönteme göre yapılacağını sorar.
-Enter trim method [Distance/Angle] <Angle>: iki mesafe girme yöntemi için
distance açı yöntemi için angle seçilmelidir.
*multiple seçeneği: komutu işlem bitene kadar otomatik olarak devam ettirmeye
yarar.
Komutlar 004
LOCATE POINT:
Herhangi bir noktanın X, Y, Z koordinatlarını bulmak için kullanılır.
-Command: id locate point komutu girilir.
- Specify point: koordinatı bulunmak istenen nokta işaretlenir.
- X = 434.8293 Y = 397.8763 Z = 0.0000 işaretlenen noktanın koordinatları
komut satırından okunur.
DISTANCE:
İki nokta arasındaki mesafeyi ölçmek için kullanılır.
-command: distance distance komutu girilir.
- Specify first point: ilk nokta işaretlenir.
- Specify second point: ikinci nokta işaretlenir.
- Distance = 443.0681, Angle in XY Plane = 0, Angle from XY Plane = 0
Delta X = 443.0681, Delta Y = 0.0000, Delta Z = 0.0000 iki nokta arasındaki
mesafe, yatay düzlemle yapılan açı, başlangıç ve son X, Y, Z koordinatları
arasındaki delta mesafe farkları komut satırından okunur.
AREA:
Kapalı bir bölgenin alanını ve çevresini bulmak için kullanılır.
-command: area alan komutu girilir.
-Specify first corner point or [Object/Add/Subtract]: kapalı bölgenin ilk
köşesini girmeniz istenir.
-Specify next corner point or press ENTER for total: kapalı bölgenin sonraki
köşe noktasını girmeniz istenir. Bitirmek için enter yapılır.
-Specify next corner point or press ENTER for total: kapalı bölgenin tüm köşe
noktaları işaretlenir ve enter yapılır.
-Area = 39487.3260, Perimeter = 808.9622 alan (area) ve çevre (perimeter)
komut satırından okunur.
POLYGON:
Çokgen çizmek için kullanılır.
 -Enter number of sides <4>: çizmek istediğiniz çokgenin kenar sayısını
girmenizi ister.
-Specify center of polygon or [Edge]: polygonun merkez noktasını girmenizi
ister.
-Enter an option [Inscribed in circle/Circumscribed about circle] <I>:
çokgenin merkezi belirtilen dairenin içinde mi yoksa dışında mı
oluşturulacağını sorar.
İ nscribed circumscribed
istenilen seçeneğin ilk harfi girilerek seçim yapılır.
-Specify radius of circle: çemberin yarıçapını girmeniz istenir.
*edge seçeneği: çokgenin bir kenarının uzunluğunu girerek çokgen çimek için
kullanılır.
-Specify first endpoint of edge: çokgenin kenarının ilk noktasını girmenizi
ister.
-Specify second endpoint of edge: çokgenin kenarının son noktasını girmenizi
ister.
POLYLINE:
İki boyutlu polyline çizmek için kullanılır.
-specify start point: polyline'ın başlangıç noktasını seçmenizi ister.
-Current line-width is 0.0000: çizimde o anda geçerli olan çizgi genişliğini
gösterir.
-Specify next point or [Arc/Halfwidth/Length/Undo/Width]: bir sonraki noktayı
seçmenizi ister.
-Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: nokta
seçimini bitirene kadar aynı komut her girdiğiniz noktadan sonra tekrar eder.
*arc seçeneği: yaylardan oluşan bir polyline çizmek için kullanılır.
-Specify endpoint of arc or [Angle/CEnter/Direction/Halfwidth/
Line/Radius/Second pt/Undo/Width]: yayın son noktasını girmenizi ister.
İstediğiniz sayıda yay çiziene kadar komut tekrar eder.
**angle seçeneği: yayın kapsadığı açıyı belirterek yay çizmek için
kullanılır.
-Specify included angle: yayın kapsadığı açıyı girmenizi ister.
-Specify endpoint of arc or [CEnter/Radius]: yayın son noktasını girmenizi
ister. Bu aşamada yayın merkezini veya yarıçapını girerek de yayı
çizebilirsiniz. [köşeli parantez içindeki seçeneklere bakın]
**center seçeneği: merkez noktasını girerek yay çizmek için kullanılır.
**direction seçeneği: yayın teğet geçeceği bir eksen çizerek yay çizmek için
kullanılır.
-Specify the tangent direction for the start point of arc: yayın teğet
geçeceği ekseni çizmenizi ister.
**radius seçeneği: yayın yarıçapını girerek çizmek için kullanılır.
-Specify radius of arc: yayın yarıçapını girmenizi ister.
**second pt seçeneği: üç nokta (başlangıç-orta-son noktalar) seçerek yay
çizmeye yarar.
-Specify second point on arc: yayın ikinci noktasını girmenizi ister.
-Specify end point of arc: yayın son noktasını girmenizi ister.
*halfwidth seçeneği: polyline'ın başlangıç ve son noktalarının
yarı-genişliğini ayarlamak için kullanılır.
-Specify starting half-width <0.0000>: başlangıç noktasının yarı-genişliğini
girmenizi ister.
-Specify ending half-width <10.0000>: son noktanın yarı-genişliğini girmenizi
ister.
*length seçeneği: polyline uzunluğunu istediğiniz bir değer kadar yapmaya
yarar.
-Specify length of line: polyline uzunluğunu girmenizi ister.
*undo seçeneği: hatalı çizimi silmek için kullanılır. Son çizdiğiniz polyline
silinir ve polyline çizmeye bir önceki noktadan devam edebilirsiniz.
*width seçeneği: polyline başlangıç ve son noktasının genişliğini ayarlamak
için kullanılır.
Specify starting width <0.0000>: başlangıç noktası genişliğini girmenizi
ister.
Specify ending width <0.0000>: son noktanın genişliğini girmenizi ister.
Komutlar 005
RECTANGLE:
Dikdörtgen çizmek için kullanılır.
 -Specify first corner point or
[Chamfer/Elevation/Fillet/Thickness/Width]: dikdörtgenin ilk köşesini
seçmenizi ister.
-Specify other corner point or [Dimensions]: dikdörtgenin diğer köşesini
seçmenizi ister.
**dimensions seçeneği: kenar boyutlarını vererek dikdörtgen çizmek için
kullanılır.
-Specify length for rectangles <0.0000>: dikdörtgenin uzunluğunu girmenizi
ister (x yönü)
-Specify width for rectangles <0.0000>: dikdörtgenin genişliğini girmenizi
ister (y yönü)
-Specify other corner point or [Dimensions]: dikdörtgenin hangi eksende
olacğını belirtmenizi ister.
*chamfer seçeneği: dikdörtgenin köşelerini pah kırarak çizmek için
kullanılır.
-Specify first chamfer distance for rectangles <0.0000>: ilk pah kırma
mesafesini girmenizi ister.
-Specify second chamfer distance for rectangles <0.0000>: ikinci pah kırma
mesafesini girmenizi ister.
*elevation seçeneği: dikdörtgenin 3 boyutlu çizimdeki yüksekliğini girmek
için kullanılır.
-Specify the elevation for rectangles <0.0000>: dikdörtgenin 3 boyutlu
çizimdeki yüksekliğini girmenizi ister.
*filet seçeneği: dikdörtgenin köşelerini yuvarlatmak için kullanılır.
-Specify fillet radius for rectangles <0.0000>: köşelerin yuvarlatma
yarıçapını girmenizi ister.
*thickness seçeneği: dikdörtgeinin 3 boyutlu çizimdeki kalınlığını girmek
için kullanılır.
-Specify thickness for rectangles <0.0000>: dikdörtgenin 3 boyutlu çizimdeki
kalınlığını girmenizi ister.
*width seçeneği: dikdörtgeni oluşturan çizgilerin genişliklerini girmek için
kullanılır.
-Specify line width for rectangles <0.0000>: dikdörtgeni oluşturan çizgilerin
genişliğini girmenizi ister.
MULTILINE TEXT:
Çok satırlı yazı yazmak için kullanılır.
-Current text style: "Standard" Text height: 2.5 o anki yazı özelliklerini
gösterir.
-Specify first corner: yazının oluşturulacağı pencerenin ilk köşesinin
girilmesini ister
-Specify opposite corner or
[Height/Justify/Line spacing/Rotation/Style/Width] : pencerenin diğer
köşesinin girilmesini ister.
Açılan ekranda:
*ilk kutucuk: yazı stili seçmek iin kullanılır.
*ikinci kutucuk: yazı fontu seçmek için kullanılır.
*üçüncü kutucuk: yazı yüksekliği seçmek için kullanılır.
*B harfi: koyu yazma seçeneği
*I harfi : italik yazma seçeneği
*U harfi: altı çizili yazma seçeneği
*sağ-sol oklar: ileri geri alma seçeneği
*a/b yazısı: kesir seçeneği
*sağdaki kutucuk: yazı rengi seçeneği
-heıght seçeneği: yazı yüksekliği seçimi
-justify seçeneği: yazı yerleştirme seçeneği
-line spacing seçeneği: satır aralığı seçeneği
-rotation seçeneği: yazıyı döndürme seçeneği
-style seçeneği: yazı stili seçme
-width seçeneği: yazı genişliği seçme
HATCH:
Kapalı alanları istenilen şekilde taramaya yarar.
Hatch komutu girildiğinde ekrana gelen pencerede istenilen ayarlar yapılır.
 *hatch sayfası: taramanın genel özelliklerinin girileceği sayfadır.
-type kutusu:
-predifined:autocad'de hazır bulunan tiplerden birini seçebileceğiniz
durumdur.
-user defined: çizim anında istenilen özellikleri girerek kendi tarama
tipinizi oluşturabileceğiniz durumdur.
-custom: önceden oluşturup kaydettiğiniz tiplerden birini seçebileceğiniz
durumdur.
-pattern kutusu: seçtiğiniz tarama tipinin kod adını görebileceğiniz kutudur.
-swatch kutusu: seçtiğiniz tarama tipinin bir örneğini görebileceğiniz
kutudur.
 -custom pattern: custom tipini seçtiğiniz zaman bir örneğini bu kutudan
görebilirsiniz.
-angle kutusu: seçtiğiniz tipi istediğiniz açıyla yerleştirmek için
kullanılır.
-scale kutusu: tarayacağınız alana ve seçtiğiniz tipe göre tarama ölçeğini
ayarlayabileceğiniz kutudur.
-spacing kutusu: user defined tipini seçerseniz çizgiler arasındaki boşluğu
bu kutudan ayarlayabilirsiniz.
-ISO pen width: pattern olarak ISO kodlu bir tip seçtiğinizde bu tipin çizgi
genişliğpini ayarlamak için kullanılır.
-pick points düğmesi: ekranda taranacak alanı işaretlemek için kullanılır.
Üzerine tıklandığında pencere kaybolur ve çizim ekranı gelir. Taranacak
kapalı alanın içinde bir noktayı işaretlemeniz istenir.
-select objects düğmesi: ekranda taranacak alanı oluşturan nesneleri tek tek
seçmek için kullanılır. Üzerine tıklandığında pencere kaybolur ve çizim
ekranı gelir. Taranacak kapalı alanı oluşturan nesneleri seçmeniz istenir.
 NOT::
pick points seçeneğinde taranacak alanın içinde başka nesneler varsa o
nesneler taranmaz. Select objects seçeneğinde ise taranacak alanın içindeki
nesneler de taranır. Bu nesnelerin taranmasını önlemek için taranacak alanı
oluşturan nesneler seçilirken bu alanın içinde bulunup üzeri taranmayacak
nesneler de seçilmelidir.
-remove island düğmesi: pick points seçeneği kullanılırken taranacak alanın
içindeki nesneler taranmaz. Bu nesneleri de taramak için remove island komutu
kullanılarak üzerinin taranması istenen nesneler seçilir.
-view selections düğmesi: o ana kadar seçtiğiniz taranacak alanları görmek
için kullanılır.
-inherit properties düğmesi: önceden yapılmış bir taramayı ekrandan seçerek
yeni taramanın seçilen eski taramayla aynı özelliklerde olmasını sağlar.
-draw order: taramanın diğer nesnelerin önünde veya arkasında olmasını
sağlar.
-composition: tarama oluşturulduktan sonra taramayı kapsayan alanda yapılacak
değişikliklerin tarama üzerinde de etkili olup olmayacağını seçmek için
kullanılır.
*associative seçeneği: tarama değişikliklerden etkilenir.
*nonassociative seçeneği: tarama değişikliklerden etkilenmez.
-double onay kutusu: user defined tiplerinin iki yönlü oluşturulmasını
sağlar.
-preview düğmesi: yapılan taramanın önizlem yapılmasını sağlar.
-advanced sayfası: taramanın daha ileri ayarlarının yapılmasını sağlar.
*island detection style: taranacak alanının seçim yöntemini belirler.
normal outer ignore
*object types kutusu: taramayı oluşturan sınırların bir bölge mi yoksa bir
polyline olarak mı tanıyacağını sorar. Retain boundaries kutusu onaylıyken
aktif haldedir.
*boundary set: pick points yöntemi kullanılırken tarama alanı içinde hiçbir
zaman seçilmesi istenmeyen nesneleri belirlemek için kullanılır.
*İsland detection method: birden çok kapalı alanın ortak bir iç noktasını
seçtiğinizde en dış sınırın hangi kapalı alan olacağını belirlemek için
kullanılır.
-gradient sayfası: renkli ve desenli hatch oluşturur.
*one color: tek renk
*two color: iki renk
*shade-tint: koyuluk açıklık
*centered: desenin merkede olması
*angle: desene verilen açı
Komutlar 006
DIMENSION STYLE:
Ölçülendirme ile ilgili ayarları yapmak için kullanılır.
-styles kutusu: kullanılabilir ölçü stillerini gösterir.
-list kutusu: kullanılabilir tüm ölçü stilleri (all styles) veya çizimde o
anda kullanılan (styles in use) ölçü stillerini üstteki ölçü stilleri
kutusunda görmek için istenilen seçim yapılır.
-prewiev of:... seçilen ölçü stilinin önizlemesinin yapıldığı ekrandır.
NOT:yaptığınız değişiklikleri aynı anda prewiev penceresinde görebilirsiniz.
-description: seçilen ölçü stilinin tarifinin yapıldığı kısımdır.
-set current düğmesi: birden fazla stilden o anda kullanılmak istenen stili
seçip aktif stil haline getirmek için kullanılır.soldaki styles kutusundan
istenilen ölçü stili seçilir ve set current düğmesine basılır.
-new düğmesi: yeni bir ölçü stili yaratmak için kullanılır.
-modify düğmesi: var olan bir ölçü stilinde değişiklik yapmak için
kullanılır.
-override düğmesi: var olan bir stilden çok az farklı yeni bir stil
oluşturmak için kullanılır.
-compare düğmesi: var olan stiller arasında karşılaştırma yapmak için
kullanılır.
***yeni bir stil oluşturmak***
-new düğmesi tıklanır.
-açılan pencerede gerekli kısımlar doldurulur.
-new style name: yeni stilin adı yazılır.
-start with: yeni stili oluştururken faydalanılacak önceden var olan bir stil
yazılır.
-use for: yeni stilin hangi ölçülendirme tipleri için geçerli olacağını
belirler. Yeni stilin bütün ölçülendirme tipleri için kullanılması
isteniyorsa (all dimensions) seçeneği aynen kalmalıdır.
-continue düğmesi tıklanarak bir sonraki aşamaya geçilir.
-açılan pencerede 6 farklı sayfa vardır.
*lines and arrows sayfası:
**dimension lines bölümü: ölçü çizgilerinin düzenlendiği bölümdür.
-color kutusu: ölçü çizgisi renginin seçildiği kısımdır.
-lineweight kutusu: ölçü çüzgisi kalınlığının seçildiği kısımdır.
-extend beyond ticks: ölçü çizgisinin uzantı çizgilerinin dışına taşma
mesafesinin seçildiği kısımdır.
-baseline spacing kutusu: üst üste gelen ölçüler arasındaki mesafeyi
belirlemek için kullanılır.
-suppress kutuları: ölçü yazısının istenilen tarafındaki ölçü çizgisini
kaldırmak için kullanılır. (dim line 1:sol , dim line 2:sağ)
**extension lines bölümü: uzantı çizgilerinin düzenlendiği bölümdür.
-color kutusu: uzantı çizgisi renginin seçildiği kısımdır.
-lineweight kutusu: uzantı çüzgisi kalınlığının seçildiği kısımdır.
-extend beyond dim lines kutusu: mesafeyi, uzantı çizgileri ölçü çizgilerinin
ötesine uzanacak şekilde ayarlamak için kullanılır.
-offset from origin kutusu: uzantı çizgisinden ölçülendirilen nesneye olan
mesafeyi ayarlamak için kullanılır.
-suppress kutusu: istenilen taraftaki uzantı çizgilerini kaldırmanızı sağlar.
(ext line 1:sol ext line 2:sağ)
**arrow heads bölümü: ölçü çizgilerindeki ok başlarının tipini ve boyunu
ayarlamak için kullanılır.
-1st kutusu: ölçü çizgisinin sol tarafındaki okun tipini belirlemek için
kullanılır.
-2nd kutusu: ölçü çizgisinin sağ tarafındaki okun tipini belirlemek için
kullanılır.
-leaser kutusu: not çizgilerinde kullanılacak okların tipini belirlemek için
kullanılır.
-arrow size kutusu: ok başlarının boyunu belirlemek için kullanılır.
**center marks for circles bölümü: daire ve yayın merkez noktasını
ölçülendirirken merkez işaretinin tipini seçmek için kullanılır.
-type kutusu: merkez işaretinin tipini seçmek için kullanılır. Mark(+)
işareti ,
line: (x) işareti , none: işaret yok
-size kutusu: merkez işaretinin boyunu belirlemek için kullanılır.
*text sayfası:
ölçü yazısının düzenlendiği sayfadır.
**text appearence bölümü: yazının görünüşünün düzenlendiği kısımdır.
-text style kutusu: ölçü yazısı için mevcut yazı stillerinden birini seçmek
için kullanılır.
-yeni bir yazı stili yaratmak için text style
kutusunun sağındaki (...) düğmesine basılarak açılan pencerede gerekli
işlemler yapılır.
Önce new düğmesi tıklanır. Açılan yeni pencerede yeni yazı stilinin adı
girilir ve ok düğmesine tıklanarak önceki pencereye dönülür. Gerekli kutular
doldurularak yeni stil oluşturulur. Apply ve sonra close düğmelerine
tıklanarak text sayfasına geri dönülür.
-text color kutusu: ölçü yazısının rengini seçmek için kullanılır.
-fill color kutusu: ölçü yazısının arka plan rengini seçmek için kullanılır.
-text height kutusu: ölçü yazısı boyunu belirlemek için kullanılır.
Autocadde çizim yaparken çıktı alınması planlanan
ölçeğe göre yazı yüksekliği seçimi yapılmalıdır.
-fraction height scale: kesirli veya mimari ölçü birimlerindfen biri seçili
iken kesir yazısının yüksekliğini belirlemek için kullanılır.
-draw frame around text kutusu: ölçü yazısının çevresine bir dikdörtgen
çizmek için kullanılır.
**text placement bölümü: ölçü yazısının yerleşiminin düzenlendiği bölümdür.
-vertical kutusu: ölçü çizgisine göre yazının dikey konumunu belirlemek için
kullanılır.
-above: yazıyı ölçü çizgisinin üzerine koyar.
-centered: yazıyı ölçü çizgisinin üstüne koyar. Ölçü çizgisi yazıya yer açmak
için kırılır.
-outside: yazıyı ölçü çizgisini dışına uygun bir noktaya koyar.
-JIS: yazıyı Japon endüstri standartlarına göre yerleştirir.
-horizontal kutusu: yazının konumunu uzantı çizgilerine göre belirlemek için
kullanılır.
-centered: yazıyı iki uzantı çizgisi arasına yerleştirir.
-at ext line 1: yazıyı ilk uzantı çizgisinin yanına yerleştirir.
-at ext line 2: yazıyı ikinci uzantı çizgisinin yanına yerleştirir.
-over ext line 1: yazıyı ilk uzantı çizgisinin üzerine hizalı olarak
yerleştirir.
-over ext line 2: yazıyı ikinci uzantı çizgisinin üzerine hizalı olarak
yerleştirir.
-offset from dim line kutusu: yazının ölçü çizgisine olan mesafesini seçmek
için kullanılır.
**text alignment bölümü: yazının ölçü çizgisine göre hizalanmasını düzenleyen
bölümüdür.
-horizontal düğmesi: ölçü çizgisi ne yönde ve eğimde olursa olsun yazı yatay
olur.
-aligned with dimension line düğmesi: yazı ölçü çizgisiyle aynı yönde ve
eğimde olur.
-ISO Standard düğmesi: yazı uzantı çizgileri arasındaysa, yazıyı ölçü
çizgisiyle hizalar; aksi halde yazı yatay olarak hizalanır.
*Fit sayfası:
Ölçü yazısı ve oklarının özel durumlardaki davranışlarını düzenlemek için
kullanılır.
**Fit options bölümü: uzantı çizgileri arasında yeterli yer olmadığında hangi
ölçü bileşeninin yer değiştireceğini düzenlemek için kullanılır.
-either the text or the arrows, whichever fits best: yer değiştirmeyi
otomatik olarak en uygun olacak şekilde ayarlar.
-arrows: yeterli yer olmadığında okları uzantı çizgisinin dışına alır.
-text: yeterli yer olmadığında yazıyı uzantı çizgisinin dışına alır.
-both text and arrows: yeterli yer olmadığında yazıyı ve okları uzantı
çizgisinin dışına alır
-always keep text between ext lines: yazıyı her durumda uzantı çizgilerinin
içinde tutar.
-suppress arrows if they…… yeterli yer olmadığında okları tamamen
kaldırır.
**text placement bölümü: varsayılan yerinden taşındığında yazının nasıl
davranacağını düzenlemek için kullanılır.
-beside the dimension line: yazıyı varsayılan yerinde tutar, yer
değiştirmesine izin vermez.
-over the dimension line, with a leader: ölçü yazısının ölçü çizgisinden
bağımsız olarak taşınmasına izin verir.ölçü çizgisi ile yazıyı bir çizgi (leader)
ile bağlar.
-over the dimension line, without a leader: ölçü yazısının ölçü çizgisinden
bağımsız olarak taşınmasına izin verir.ölçü çizgisi ile yazıyı bir çizgi (leader)
ile bağlamaz.
**scale for dimension futures bölümü: ölçü bileşenlerinin ölçeğini düzenlemek
için kullanılır.
-use overall scale of kutusu: ölçü bileşenlerinin ölçeğini belirlemek için
kullanılır. Dimension style komutu ile belirlenen tüm ayarlar bu ölçek ile
çarpılır.
-scale dimension to layout (paper space): tüm ölçü bileşenlerini çizimin
görüldüğü paper space görüş penceresindeki ölçek faktörüne uygun olarak
ölçekler.
**Fine tuning bölümü: çeşitli ayarlar yapmak için kullanılır.
-place text manually when dimensining: çizime ölçü eklerken ölçü yazısını o
anda ekranda yerleştirmek için kullanılır.
-always draw dim line between ext lines: uzantı çizgileri arasına her durumda
bir ölçü çizgisi çizer.
*Primary units sayfası:
ölçü yazısının format ve içeriğini düzenlemek için kullanılır.
**linear dimensions bölümü: doğrusal ölçülerde düzenleme yapmak için
kullanılır.
-unit format kutusu: ölçü yazısının birim stilini belirlemek için kullanılır.
Scientific(bilimsel), decimal(ondalık), engineering(mühendislik),
architectural(mimari), fractional(kesirli), Windows desktop(Windows ayarları)
seçeneklerinden istenilen girilir. Bu ayar genel
çizimde yaptığınız birim ayarlarıyla uygun olmalıdır.(format =>units)
-precision kutusu: virgülden sonra kaç hane hassasiyette çalışılacağını
belirlemek için kullanılır.
-fraction format: mimari ve kesirli birim formatlarından birini seçtiğinizde
kesrin görünümünü düzenlemek için kullanılır.
-decimal separator kutusu: ondalıklı sayı birimini seçtiğinizde ondalık
ayracını düzenlemek için kullanılır. Comma(virgül), period(nokta), space(boşluk)
-round off kutusu: virgülden sonraki yuvarlamayı düzenlemek için kullanılır.
-prefix kutusu: doğrusal ölçü yazılarının başına yazı eklemek için
kullanılır.
-suffix kutusu: doğrusal ölçü yazılarının sonuna yazı eklemek için
kullanılır.
**measurement scale bölümü: ölçü yazısı için bir ölçek faktörü belirlemek
için kullanılır. Örnek olarak; ölçek faktörünü 2
seçerseniz 40 birim olarak girdiğiniz bir ölçü 80 birim görünür.
-scale factor kutusu: istenilen ölçek burada seçilir.
-apply to layout dimensions only: girilen ölçek sadece paper space
layoutlarında uygulanır.
**zero suppression bölümü: fazla sıfırları ölçü yazısında göstermemek için
kullanılır.
-leading kutusu: baştaki sıfırları kaldırır. 0.200 =>.200 olarak görünür.
-trailing kutusu: sondaki sıfırları kaldırır. 0.200 =>0.2 olarak görünür.
-0 feet ve 0 inches kutuları: mimari birim formatı seçildiğinde ölçü yazıları
için aynı işlemi yapar.
**angular dimensions bölümü: açısal ölçülerde düzenleme yapmak için
kullanılır.
-units format kutusu: ölçü yazısının birim stilini belirlemek için
kullanılır. Decimal(ondalıklı), degrees/minutes/seconds(derece dakika
saniye), grads(grad), radians(raydan), surveyor(harita) seçeneklerinden
istenilen girilir.
-precision kutusu: virgülden sonra kaç hane hassasiyette çalışılacağını
belirlemek için kullanılır.
**zero suppression bölümü: fazla sıfırları ölçü yazısında göstermemek için
kullanılır.
-leading kutusu: baştaki sıfırları kaldırır. 0.200 =>.200 olarak görünür.
-trailing kutusu: sondaki sıfırları kaldırır. 0.200 =>0.2 olarak görünür.
*alternate units sayfası: doğrusal ölçülerde ikinci bir ölçü yazısı grubu
oluşturmak için kullanılır. Örnek olarak; decimal(ondalıklı)
birimde gösterdiğiniz ölçüleri aynı zamanda feet-inch birimlerinde görmek
istediğinizde alternatif birim olarak feet-inch birimlerini seçebilirsiniz.
Bu durumda metrik ölçünüzün yanında parantez içinde bu ölçünün feet-inch
olarak da değerini görebilirsiniz.
-display alternate units kutusu: alternatif birim girmek için bu kutuyu
onaylamanız gerekir.
**alternate units: alternatif birimleri düzenlemek için kullanılır.
-unit format kutusu: ölçü yazısının birim stilini belirlemek için kullanılır.
Scientific(bilimsel), decimal(ondalık), engineering(mühendislik),
architectural stacked(mimari üstlü altlı), fractional stacked(kesirli altlı
üstlü), Windows desktop(Windows ayarları) seçeneklerinden istenilen girilir.
-precision kutusu: virgülden sonra kaç hane hassasiyette çalışılacağını
belirlemek için kullanılır.
-multiplier for alt units kutusu: ölçü yazısı için bir çarpan değeri girmek
için kullanılır.
-round distances to kutusu: virgülden sonraki yuvarlamayı düzenlemek için
kullanılır.
-prefix kutusu: ölçü yazılarının başına yazı eklemek için kullanılır.
-suffix kutusu: ölçü yazılarının sonuna yazı eklemek için kullanılır.
**zero suppression bölümü: fazla sıfırları ölçü yazısında göstermemek için
kullanılır.
-leading kutusu: baştaki sıfırları kaldırır. 0.200 =>.200 olarak görünür.
-trailing kutusu: sondaki sıfırları kaldırır. 0.200 =>0.2 olarak görünür.
-0 feet ve 0 inches kutuları: mimari birim formatı seçildiğinde ölçü yazıları
için aynı işlemi yapar.
**placement bölümü: alternatif birimlerin konumunu belirlemek için
kullanılır.
-after primary value: alternatif ölçü yazısı, asıl ölçü yazısının arkasında
ve hizalı olarak yerleştirilir.
-below primary value: alternatif ölçü yazısı, asıl ölçü yazısının altına
yerleştirilir.
*tolerances sayfası:
**tolerance format bölümü: tolerans ölçü yazısını düzenlemek için kullanılır.
- method kutusu: tolerans ölçü yazısının formatını belirlemek için
kullanılır. None(boş), symmetrical(simetrik), deviation(sapma ), limits(limitler),
basic(temel)
-precision kutusu: virgülden sonra kaç hane hassasiyette çalışılacağını
belirlemek için kullanılır.
-upper value kutusu: symmetrical, deviation ve limit seçenekleri için bir üst
tolerans değeri belirlemek için kullanılır.
-lower value kutusu: deviation ve limits seçenekleri için bir alt tolerans
değeri belirlemek için kullanılır.
-scaling for height kutusu: tolerans ölçü yazısının boyunu, asıl ölçü
yazısına oranlayarak belirlemek için kullanılır.
-vertical position kutusu: tolerans yazısının dikey konumunu belirlemek için
kullanılır.
**zero suppression bölümü: fazla sıfırları ölçü yazısında göstermemek için
kullanılır.
-leading kutusu: baştaki sıfırları kaldırır. 0.200 =>.200 olarak görünür.
-trailing kutusu: sondaki sıfırları kaldırır. 0.200 =>0.2 olarak görünür.
-0 feet ve 0 inches kutuları: mimari birim formatı seçildiğinde ölçü yazıları
için aynı işlemi yapar.
**alternate unit tolerance bölümü: alternatif birim varsa bununla ilgili
ayarların yapıldığı bölümdür.
-precision kutusu: virgülden sonra kaç hane hassasiyette çalışılacağını
belirlemek için kullanılır.
**zero suppression bölümü: fazla sıfırları ölçü yazısında göstermemek için
kullanılır.
-leading kutusu: baştaki sıfırları kaldırır. 0.200 =>.200 olarak görünür.
-trailing kutusu: sondaki sıfırları kaldırır. 0.200 =>0.2 olarak görünür.
-0 feet ve 0 inches kutuları: mimari birim formatı seçildiğinde ölçü yazıları
için aynı işlemi yapar.
Komutlar 007
ARRAY: (satır-sütun)
Nesneleri satır-sütun veya kutupsal olarak istenilen sayıda çoğaltmaya yarar.
-Command: program bir komut girmenizi bekler.
-Command: array array komutu girilir.
-Açılan pencerede satır-sütun halinde çoğaltmak için rectangular array
düğmesi işaretlenir.
-row (satır) ve column (sütun) sayıları girilir.
-row offset kutusuna satırlar arasında olması istenilen mesafe yazılır.
-column offset kutusuna sütunlar arasında olması istenilen mesafe yazılır.
-herhangi bir açıya göre çoğaltma yapılacaksa açı değeri angle of array
kutusuna yazılır.
-sağ üst köşedeki select object düğmesine tıklanarak çizim ekranına dönülür.
-komut satırında select objects: yazısı çıkar.
-Nesneler seçilir ve enter tuşuna basılır.
-sağ alt köşede prewiev düğmesinden önizleme yapabilir veya ok düğmesine
basarak komutu bitirebilirsiniz.
ARRAY: (kutupsal)
-Command: program bir komut girmenizi bekler.
-Command: array array komutu girilir.
-Açılan pencerede kutupsal halinde çoğaltmak için polar array düğmesi
işaretlenir.
-center point kutularına çoğaltma yapılacak dairesel alanın merkez noktasının
koordinatları girilir veya hemen sağdaki düğme tıklanarak merkez nokta
ekrandan seçilir.
-çoğaltma yapma yöntemi method çekme menüsünden seçilir.
Total number of items&angle to fill: toplam çoğaltılmış nesne sayısı &
doldurulacak açı yöntemidir.
Total number of items&angle between items: toplam çoğaltılmış nesne sayısı &
nesneler arasındaki açı yöntemidir.
Angle to fill& angle between items: doldurulacak açı & nesneler arsındaki açı
yöntemidir.
-sağ üst köşedeki select object düğmesine tıklanarak çizim ekranına dönülür.
-komut satırında select objects: yazısı çıkar.
-Nesneler seçilir ve enter tuşuna basılır.
-sağ alt köşede prewiev düğmesinden önizleme yapabilir veya ok düğmesine
basarak komutu bitirebilirsiniz.
SPLINE:
Eğrisel polyline çizmek için kullanılır.
-Specify first point or [Object]: ilk noktayı girmenizi ister.
-Specify next point: sonraki noktayı girmenizi ister.
-Specify next point or [Close/Fit tolerance] <start tangent>: nokta girişini
bitirene kadar komut devam eder.nokta girişi bitince enter tuşuna basın.
-Specify start tangent: başlangıç noktasının hangi teğete göre biteceğini
sorar.
-Specify end tangent: son noktanın hangi teğete göre biteceğini sorar.
*object seçeneği: polylineları spline'a çevirir.
-select objects: polyline'ı seçmenizi ister.
*close seçeneği: spline'ın başlangıç ve son noktalarını birleştirmek için
kullanılır.
-specify tangent: kapatılan spline'ın hangi teğete göre birleşeceğini sorar.
*fit tolerance seçeneği: spline'ın eğrilik genişliğini ayarlamak için
kullanılır.
-Specify fit tolerance <0.0000>: tolerance değerini girmenizi ister.
LENGTHEN:
Nesnelerin uzunlukları ve yayların kapsam açılarını değiştirmek için
kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: lengthen lengthen komutu girilir.
-Select an object or [DElta/Percent/Total/DYnamic]: bir nesne seçmeniz
istenir.
-Current length: 1573.3675 seçilen nesnenin o anki boyutunu verir.
-Select an object or [DElta/Percent/Total/DYnamic]: yeni bir nesne seçmeniz
veya köşeli parantez içindeki seçeneklerden birini seçmeniz istenir.
*DElta seçeneği: nesnenin boy değişimi istenir.
-Select an object or [DElta/Percent/Total/DYnamic]: de de yazılır ve enter
yapılır.
-Enter delta length or [Angle] <50.0000>: 50 veya -50 nesnenin toplam kaç
birim uzayacağı (+) veya kısalacağı (-) yazılır.
-Select an object to change or [Undo]: nesne seçilir ve işlem otomatik olarak
yapılır.
*Percent seçeneği: seçilen nesnenin toplam uzunluğunun belirlenen yüzde
miktarı kadar uzayıp kısalmasını sağlar.
-Select an object or [DElta/Percent/Total/DYnamic]: p p yazılır ve enter
yapılır.
-Enter percentage length <100.0000>: 50 yüzde olarak uzama veya kısalma
miktarı girilir.
-Select an object to change or [Undo]: nesne seçilir ve işlem otomatik olarak
yapılır.
*Total seçeneği: nesnenin olması istenilen toplam uzunluğunu belirler.
-Select an object or [DElta/Percent/Total/DYnamic]: t t yazıp enter yapılır.
-Specify total length or [Angle] <1.0000)>: 120 çizgi için uzunluk yay için
açı değeri girilir.
-Select an object to change or [Undo]: nesne seçilir ve işlem otomatik olarak
yapılır.
*DYnamic seçeneği: nesneleri ekranda görerek uzatıp kısaltmak için
kullanılır.
-Select an object or [DElta/Percent/Total/DYnamic]: dy dy yazıp enter
yapılır.
-Select an object to change or [Undo]: nesne seçilir ve ekranda istenilen
mesafede uzatma veya kısaltma yapılır.
ELLIPSE:
 Elips çizmek için kullanılır.
-Specify axis endpoint of ellipse or [Arc/Center]: elipsin uzun aksının
başlangıç noktasını girmenizi ister. (1)
-Specify othe r endpoint of axis: elipsin uzun aksının son noktasını girmenizi
ister. (2)
-Specify distance to other axis or [Rotation]: uzun aksın kısa aksa olan
mesafesini girmenizi ister. (3)
*rotation seçeneği: elipsi uzun aksın etrafında istenilen açıda döndürmek
için kullanılır.
-Specify rotation around major axis: uzun aks etrafındaki dönmeyi seçmenizi
ister. (3)
*arc seçeneği: eliptik yay çizmek için kullanılır.
 -Specify axis endpoint of elliptical arc or [Center]: elipsin uzun aksının
başlangıç noktasını girmenizi ister
-Specify other endpoint of axis: elipsin uzun aksının son noktasını girmenizi
ister.
-Specify distance to other axis or [Rotation]: uzun aksın kısa aksa olan
mesafesini girmenizi ister
-Specify start angle or [Parameter]: yayın başlangıç açısını girmenizi ister.
(1)
-Specify end angle or [Parameter/Included angle]: yayın bitiş açısını
girmenizi ister. (2)

*parameter seçeneği: elipsin formulunden faydalanarak çizmek için kullanılır.
*ıncluded angle: oluşturulacak yayın kapsayacağı açı girilerek çizmek için
kullanılır.
-Specify included angle for arc <180>: yayın son noktasının açısını girmenizi
ister.
*center seçeneği: elipsin merkez noktasını vererek çizmek için kullanılır.
-Specify center of ellipse: elipsin merkezini girmenizi ister. (1)
-Specify endpoint of axis: uzun aksın yarıçapını girmenizi ister. (2)
-Specify distance to other axis or [Rotation]: kısa aksı girmenizi ister. (3)
Komutlar 008
DIVIDE:
Bir nesneyi istenilen sayıda eşit parçaya bölmek için kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: divide divide komutu girilir.
-Select object to divide: bölünmek istenen nesne seçilir.
-Enter the number of segments or [Block]: 5 bölünmek istenen parça sayısı
yazılır. Burada dikkat edilmesi gereken; komut sona erdiğinde nesne hala tek
parçadır ve oluşması istenen parçalar nesne üstüne noktalar koyularak
oluşturulmuştur.
MEASURE:
Bir nesneyi istenilen parça boyuna göre bölmek için kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: measure measure komutu girilir.
-Select object to measure: bölünmek istenen nesne seçilir.
-Specify length of segment or [Block]: 20 oluşturulacak parça boyu girilir.
Burada dikkat edilmesi gereken; komut sona erdiğinde nesne hala tek parçadır
ve oluşması istenen parçalar nesne üstüne noktalar koyularak oluşturulmuştur.
SKETCH:
Elle çizim yapmak için kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: sketch sketch komutu girilir.
-Record increment <1.000>: 1 çizgi hassasiyeti seçilir.
-Sketch. Pen eXit Quit Record Erase Connect . <Pen down> <Pen up> ekranda
çizim yapılır ve bitirmek için enter yapılır.
-32 lines recorded.
Oluşturulan toplam çizgi sayısı okunabilir.
SCALE:
Nesneleri istenilen bir ölçeğe göre küçültüp büyütmek için kullanılır.
-Command: program bir komut girmenizi bekler.
-Command: scale scale komutu girilir.
-Select objects: ölçeklendirilecek nesnelerin seçilmesi istenir.
-Specify opposite corner: 2 found seçilen nesne sayısı okunabilir.
-Select objects: nesne seçimini bitirene kadar program yeni nesne seçmenizi
ister.
-Specify base point: ölçeklendirme yaparken sabit kalan bir temel nokta
seçmeniz istenir.
Specify scale factor or [Reference]: 2 ölçek faktörünü girmeniz istenir.
EK BİLGİLER
Properties araç çubuğu: Nesnelerin
özelliklerini görmeye ve değiştirmeye yarayan araç çubuğudur. Control ve 1
tuşlarına aynı anda basarak açılır. Araç çubuğu açıldıktan sonra
özelliklerini görmek istediğiniz nesneyi seçiniz. Değişiklik yapmak
istediğiniz bölümün üzerine tıklayarak yeni değeri giriniz.
Layer (katman) sistemi: Katmanlar,
üzerlerine çeşitli tiplerde çizimler yapıp üst üste koyduğunuzda tek bir
çizim halinde görülen asetatlara benzeyen bir sistemdir. Çiziminizi oluşturan
benzer nesne gruplarını ayrı ayrı katmanlara ayırarak çiziminizde kolaylık
sağlayabilirsiniz. Katman penceresini açmak için format çekme menüsünde layer
yazısını tıklayınız veya layers araç çubuğundaki simgeyi tıklayınız.
*Açılan pencerede simgesi tıklanarak yeni bir katman oluşturulur. Sırayla
katmanın özellikleri belirlenir:
Name: katmanın adı yazılır.
On: lamba şeklindeki simge parlak haldeyken katman açıktır. Kapatmak için
lamba simgesinin üzerine tıklanarak simge gri hale getirilir.
Freeze: ON ile aynı işleve sahiptir. Genel olarak farkı; kullanılmayan
katmanları kapatarak regen ve kayıt işlemlerini hızlandırmaktır. Freeze ile
dondurulmuş bir katmana ait nesneler regen sırasında güncellenmezler.
Lock: Seçilen katmanı kilitlemek için kullanılır. Kilitli katmana ait
nesneler ekranda görülür fakat üzerinde herhangi bir değişiklik yapılamaz.
Color: Katman rengini belirlemek için rengin üzerine tıklanır açılan
pencerede istenilen renk seçilir.
Linetype: Katman çizgi tipini belirlemek için çizgi tipinin üzerine tıklanır.
Açılan pencerede istenilen tipi yüklemek için load düğmesine tıklanır ve
açılan yeni pencerede tip seçilir. Geri dönülen pencerede yüklenen tip
seçilerek ok düğmesine tıklanır.
Lineweight. Çizgi kalınlığını belirlemek için kalınlık tipinin üzerine
tıklanır. İstenilen kalınlık seçilir.
*delete layer: Bir katmanı silmek için katman seçilir ve delete layer
simgesinin üzerine tıklanır. Layer properties penceresini kapatıp açtığınızda
sildiğiniz katmanın kaldırıldığını fark edebilirsiniz.
*Set current: Bir katmanı geçerli (aktif) katman haline getirmek için katmanı
seçip set current simgesine tıklanır.
OPTIONS: Autocad ile ilgili genel
ayarların düzenlendiği bölümdür. (NOT: Burada bütün options seçenekleri
yerine sık kullanılan seçenekler anlatılmıştır.)
*Files: autocad bileşenlerinin (araç çubukları, renkler, stiller, yardım
menüleri v.b.) bilgisayarda hangi klasörde yer aldığını belirlemek için
kullanılır.
*Display: genel olarak autocad'in görünüm ayarlarının bulunduğu bölümdür.
- Display scroll bars in drawing window: çizim alanının altında ve sağında
yer alan kaydırma çubuklarını açıp kapatmak için kullanılır.
- Display screen menu: ekranın sağında yer alan ve autocad'in eski
versiyonlarında yer alan ekran menüsünün açılıp kapanmasını kontrol eder.
- Colors: autocad penceresindeki çeşitli öğelerin renklerinin ayarlandığı
bölümdür. Ekran arka planı, komut satırı arka planı ve yazı rengi gibi
özelliklerin ayarlandığı bölümdür. (model tab backgorund: ekran arka plan
rengi, varsayılan siyahtır / model tab pointer: artı şeklindeki imleç,
varsayılan beyazdır / command line background: komut satırı arka plan rengi,
varsayılan beyazdır / command line text: komut satırı yazısı, varsayılan
siyahtır.
- Fonts: komut satırı fontlarını ayarlamak için kullanılır.
- Crosshair size: artı şeklindeki imlecin boyutunu ayarlamak için kullanılır.
*Open and save: kayıtla ilgili ayarların yapıldığı bölümdür.
- Save as: çizimlerin hangi autocad versiyonuna göre kaydedileceğinin
ayarlandığı bölümdür.
- Automatic save: otomatik kayıt aralığını belirlemenizi sağlar.
*Plot and publish: yazdırma ayarlarının yapıldığı bölümdür.
*System: autocad'in genel arabirim ayarlarının düzenlenmesi için kullanılır.
- Single-drawing compatibility mode: tek bir autocad penceresinde birden çok
sayfa açılıp açılmayacağının belirlenmesi için kullanılır. (NOT: Açılmış olan
sayfalar arasında geçiş yapmak için; çekme menülerde Windows çekme menüsünü
tıklayarak açılan menüden istediğiniz çizimi işaretlemeniz yeterlidir)
- Startup : autocad ilk açıldığında ekrana çıkan başlangıç penceresinin
ayarının yapıldığı kısımdır.
*User preferences: autocad'in bazı özelliklerini kullanıcıya göre ayarlamak
için kullanılan bölümdür.
- right click customization: autocad'in fare ile ilgili ayarlarının yapıldığı
kısımdır.
*Drafting: Çizim imlecinin özelliklerini ayarlamak için kullanılır.
- marker: autosnapın sarı renkli imleçlerinin görünmesini ayarlar.
- magnet: imleç bir osnap konumuna yaklaşırken, osnap imlecinin bu noktaya
sıçramasını sağlar.
- Display autosnap tooltip: osnap araç ipucunun gösterimini kontrol eder.
- Display autosnap aperture box: osnap aktif olduğunda imleç üzerinde bir
kare gösterir.
- autosnap marker color: osnap imleçlerinin rengini ayarlar.
- autosnap marker size: osnap imleçlerinin boyutunu ayarlar.
*Selection: autocad'deki nesneleri seçim yöntemlerinin ayarlandığı bölümdür.
- pickbox size: seçim kutusunun boyunu ayarlar.
- Use shift to add selection: shift tuşuna basılı tutarak birden çok nesne
seçilmesini ayarlar.(NOT: eğer üzerlerine sırayla tıklayarak nesneleri
seçemiyorsanız bu seçenek açık durumdadır.)
- grip size: griplerin boyunu ayarlamanızı sağlar.
- enable grips: grips özelliğinin açılıp kapatılmasını kontrol eder.
*Profiles: her kullanıcını kendi ayarlarını saklamak ve diğer bilgisayarlara
aktarmak için kullanılan bölümdür.
Regen komutu: Çizimlerinizi düzenlerken,
ekrandaki bazı çizgilerin kaybolduğunu, daire ve yay gibi eğri nesnelerin
şekillerinin bozulduğunu fark edebilirsiniz. Bu sorunu gidermek için regen
yazıp enter yaptığınızda çiziminiz güncellenecektir.
Purge komutu: Çiziminiz sırasında
oluşturup hiç kullanmadığınız katman, çizgi tipi, ölçü stili, yazı stili gibi
stilleri çiziminizde gereksiz yere yer kaplamaması için silmeye yarar. Purge
yazıp enter yaptığınızda açılan pencereden "purge all" düğmesini tıklayın.
Kullanılmayan stiller otomatik olarak silinecektir.
ARAÇ ÇUBUKLARI
Draw araç çubuğu
1. line= çizgi
2. construction line= sonsuz düzenleme cetveli
3. polyline= birleşik, doğru ve yaylardan oluşan çizgiler çizme
4. polygon= çokgen çizme
5. rectangle= dikdörtgen çizme
6. arc= yay çizme
7. circle= çember çizme
8. revcloud= düzenleme bulutu çizme
9. spline= ikinci ve üçüncü dereceden eğriler çizme
10. ellipse= elips çizme
11. elipse arc= eliptik yay çizme
12. insert block= blok ekleme
13. make block= blok oluşturma
14. point= nokta çizme
15. hatch= tarama
16. region= kapalı bölge oluşturma
17. table= tablo oluşturma
18. multiline text= çok satırlı yazı oluşturma
Dimension araç çubuğu
1. linear dimension= çizgisel (yatay ve düşey) boyutlandırma
2. aligned dimension= eğik boyutlandırma
3. ordinate dimension= ordinat boyutlandırma
4. radius dimension= yarıçap boyutlandırma
5. diameter dimension= çap boyutlandırma
6. angular dimension= açısal boyutlandırma
7. quick dimension= hızlı boyutlandırma
8. baseline dimension= ortak başlangıç noktasından farklı noktaları
boyutlandırma
9. continue dimension= birbiri ardına devam eden noktaları boyutlandırma
10. quick leader= yardımcı not çizgisi çizme
11. tolerance= tolerans değeri yazma
12. center mark= merkez noktasını işaretleme
13. dimension edit= boyutlandırmayı düzenleme
14. dimension text edit= boyutlandırma yazısını düzenleme
15. dimension update= önceden çizilmiş bir ölçünün stilini geçerli stil
olarak değiştirme
16. dimstyle control= ölçü stili düzenleme
17. dimension style = ölçülendirme stili düzenleyicisini açar.
Modify araç çubuğu
1. erase= silme
2. copy= kopyalama
3. mirror= aynalama
4. ofset= ofsetleme
5. array= iki yönde veya açısal çoklu kopyalama
6. move= taşıma
7. rotate= döndürme
8. scale= ölçekli küçültme büyültme
9. stretch= uzatma kısaltma
10. trim= budama
11. extend= istenilen bir noktaya kadar uzatma
12. break at point= bir noktadan kırma
13. break= kırma
14. chamfer= iki çizgiyi pah yaprak birleştirme
15. filet= iki çizgiyi yuvarlayarak birleştirme
16. explode= patlatma
SÖZLÜK
İNGİLİZCE ............. TÜRKÇE
add............................ eklemek
angle.......................... açı
angular....................... açısal
base point................... temel nokta, baz alınan nokta
center......................... merkez
chord........................... kiriş
close............................ kapatmak
command..................... komut
corner............................ köşe
crosshair....................... imleç(artıkıl)
counterclockwise............. saat yönünün tersi
diameter........................ çap
direction......................... yön
displacement.................. yer değiştirme
distance......................... mesafe
elevation......................... yükseklik
end............................... son, bitiş
end point........................ bitiş noktası
horizontal....................... yatay
include........................... kapsamak
layer............................. katman
length............................ uzunluk
multiple.......................... çoklu
object............................. nesne
point............................... nokta
radius.............................. yarıçap
rotation............................ döndürme
scale................................ ölçek
second point...................... ikinci nokta
select................................ seçmek
select object....................... nesne seçin
source object...................... kaynak nesne
specify................................ belirtmek, işaretlemek
specify a point...................... bir nokta belirleyin
specify first point.................. birinci noktayı belirleyin
specify next point.................. sonraki noktayı belirleyin
specify through point............. doğrultuyu(yönü) belirleyin
start point............................ başlangıç noktası
subtract.............................. çıkarmak
tangent............................... teğet
third point........................... üçüncü nokta
toolbar............................... araç çubuğu
undo.................................. geri al
vertical................................ düşey
width................................... genişlik
AUTOCAD LİNKLER
Türkçe siteler
www.autocadokulu.com
www.cadokulu.com
www.arkitera.com
Yabancı dildeki siteler
www.autodesk.com
|
